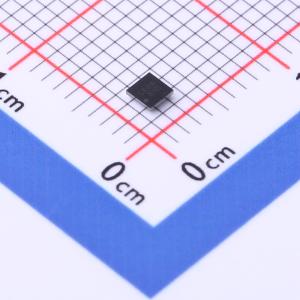

温馨提醒：图片仅供参考，商品以实物为准

FSA4476UCX

描述: FSA4476 是一款高性能 USB Type-C 端口多媒体开关，支持模拟音频头带设备。FSA4476 允许共用 USB Type-C 端口的共享来传递 USB2.0 信号、模拟音频、边带使用导线和模拟麦克风信号。FSA4476 还支持 USB Type-C 矩形侧上 CC 端口、SBU 端口和 USB 端口的高电压。另外，FSA4476 支持 USB Type-C 无电电池应用，以及带 VBAT 轨和 VBUS 轨的双电源。
品牌名称: onsemi(安森美)
商品型号: FSA4476UCX
商品编号: C891267
商品封装: WLCSP-25
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

FSA4476是一款高性能USB Type-C端口多媒体开关，支持模拟音频耳机。FSA4476允许共用一个USB Type-C端口来传输USB2.0信号、模拟音频、边带使用线和模拟麦克风信号。FSA4476还支持USB Type-C插座端的CC端口、SBU端口和USB端口上的高电压。此外，FSA4476支持USB Type-C电池没电应用以及采用VBAT轨和VBUS轨的双电源供电。

商品特性

电源管理：主电源：VBAT，2.7 V至5.5 V；第二电源：VBUS，4.0 V至20 V
USB高速（480Mbps）开关：-3dB带宽：1 GHz；典型R为3Ω
负轨能力：-3V至+3V；总谐波失真加噪声（THD+N）=-110dB；1 VRMS，f = 20Hz ~ 20kHz，32Ω负载；典型R为0.6Ω
高压保护
CC端口和SBU端口的20V直流保护
DP/R和DN/L端口的16V直流保护
过压保护：
CC端口上为5.8V（典型值）
SBU端口上为4.5V（典型值）
DP/R和DN/L端口上为4.5V（典型值）
支持OMTP和CTIA引脚排列
支持音频检测路径
支持电池没电情况
25球WLCSP封装（2.03mm x 2.03mm）

应用领域

手机
平板电脑
笔记本电脑
媒体播放器

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(3000个/圆盘，最小起订量 50 个)

个

起订量：50 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	工作电压	4V~20V；2.7V~5.5V
	导通时间(ton)	40us
	导通电阻(Ron)	600mΩ

	属性	参数值
	关闭时间(toff)	1us
	工作温度	-40℃~+85℃
	导通电容(Con)	7pF
	带宽	1GHz
