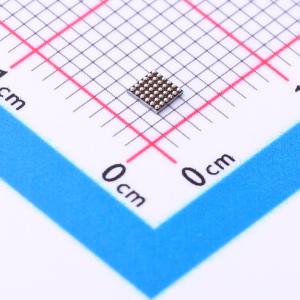

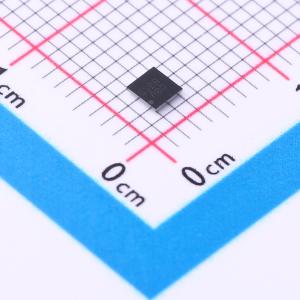

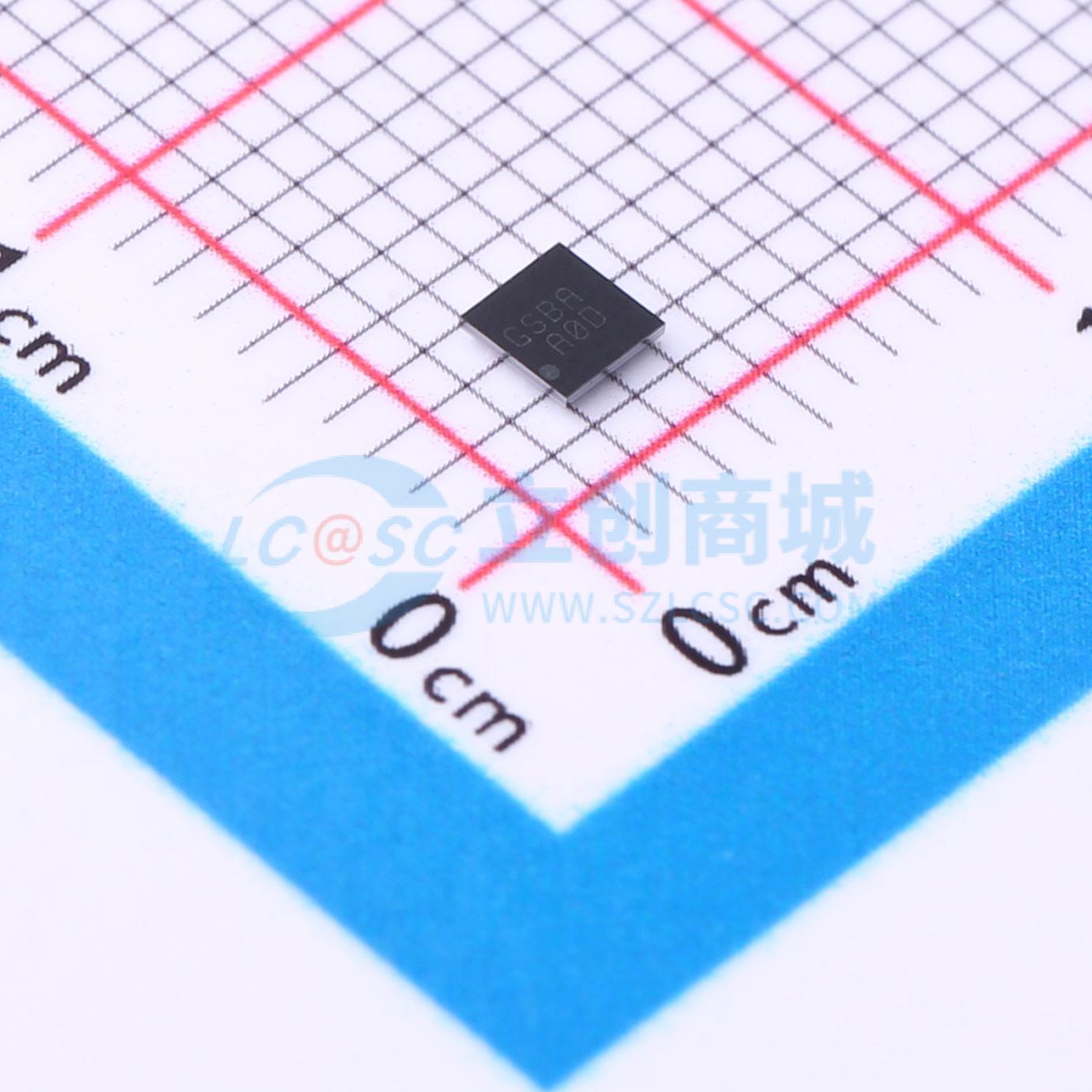

温馨提醒：图片仅供参考，商品以实物为准
FSA646UCX
FSA646 四数据通道D-PHY或三数据通道C-PHY MIPI开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FSA646 是一个四数据通道D-PHY或三数据通道C-PHY MIPI开关。这个单刀双掷(SPDT)开关优化用于在两个高速或低功耗MIPI源之间切换。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSA646UCX
- 商品编号
- C891274
- 商品封装
- WLCSP-36(2.4x2.4)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 工作电压 | 1.5V~5V | |
| 导通时间(ton) | 350ns | |
| 导通电阻(Ron) | 6Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 125ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 1.5pF | |
| 带宽 | 4.1GHz | |
| 传播延迟(tpd) | 67ps |
商品概述
FSA646是一款四数据通道D-PHY或三数据通道C-PHY MIPI开关。这款单刀双掷（SPDT）开关针对在两个高速或低功耗MIPI源之间切换进行了优化。FSA646符合MIPI规范设计，允许连接到SCI或DSI模块。
商品特性
- 开关类型：SPDT（10x）
- 信号类型：MIPI、D-PHY和C-PHY
- 电源电压（VCC）：1.5至5.0 V
- 输入信号：0至1.3 V
- 导通电阻（RON）：高速MIPI典型值为6 Ω
- 导通电阻（RON）：低速MIPI典型值为6 Ω
- 导通电阻（RON）：低速和高速MIPI典型值为0.1 Ω
- 导通电阻平坦度（RON_FLAT）：低速和高速MIPI典型值为0.9 Ω
- 关断电源电流（ICCZ）：最大值为1 μA
- 工作电源电流（ICC）：典型值为32 μA
- 输出回波损耗（OIRR）：典型值为 -24 dB
- 带宽：典型值为4.1 GHz
- 串扰：典型值为 -30 dB
- 导通电容（CON）：典型值为1.5 pF
- 相位偏差（P）、相位偏差（O）：典型值为6 ps
- 这是一款无铅器件
应用领域
- 手机、智能手机
- 平板电脑
- 笔记本电脑
- 显示器
