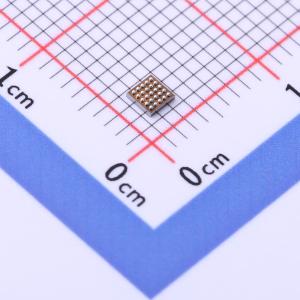

温馨提醒：图片仅供参考，商品以实物为准
FSA4480UCX
FSA4480 USB Type-C 模拟音频开关带保护功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能USB Type-C端口多媒体开关，支持模拟音频耳机。允许共享一个通用的USB Type-C端口以通过USB2.0信号、模拟音频、侧带使用线和模拟麦克风信号。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSA4480UCX
- 商品编号
- C891268
- 商品封装
- WLCSP-25(2.2x2.3)
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | - | |
| 工作电压 | 2.7V~5.5V | |
| 导通时间(ton) | 60us |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 3Ω | |
| 关闭时间(toff) | 15us | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 9pF | |
| 带宽 | 950MHz |
商品概述
FSA4480是一款高性能USB Type-C端口多媒体开关，支持模拟音频耳机。FSA4480允许共用一个USB Type-C端口来传输USB2.0信号、模拟音频、边带使用线和模拟麦克风信号。FSA4480还支持USB Type-C插座端的SBU端口和USB端口上的高电压。
商品特性
- 电源：VCC，2.7 V至5.5 V
- USB高速（480 Mbps）开关：
- SDDD21 -3dB带宽：950 MHz
- 典型导通电阻（RON）：3 Ω
- 音频开关
- 负轨能力：-3V至+3V
- 总谐波失真加噪声（THD+N）= -110 dB；1 VRMS，f = 20 Hz ~ 20 kHz，32 W负载
- 典型导通电阻（RON）：1 Ω
- 高压保护
- 连接器侧引脚的直流耐受电压为20 V
- 过压保护：阈值电压（VTH）= 5 V（典型值）
- 支持OMTP和CTIA引脚排列
- 支持音频检测路径
- 25球晶圆级芯片规模封装（WLCSP）<2.24 mm x 2.28 mm>
应用领域
- 手机、平板电脑、笔记本电脑、媒体播放器
