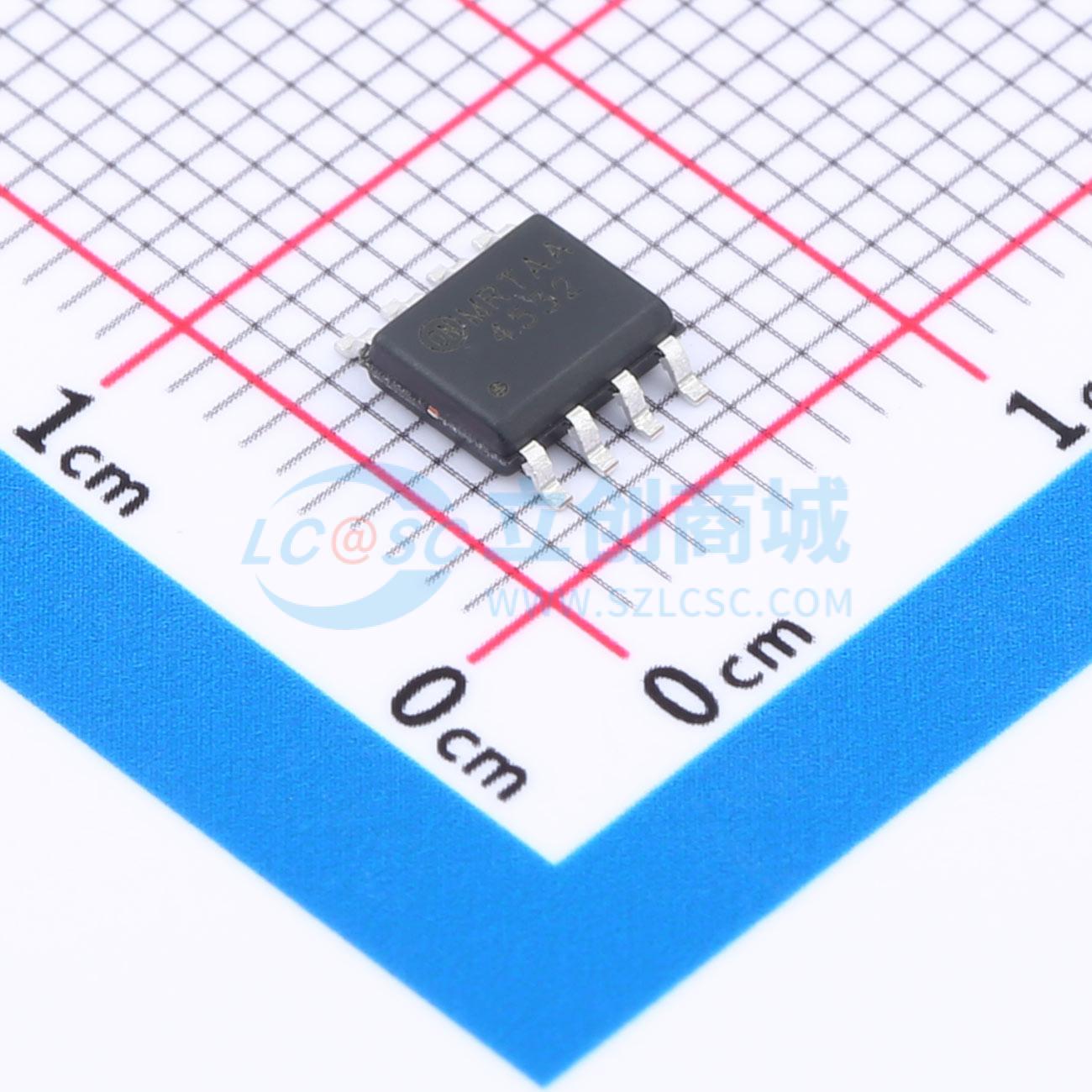

SI4532DY实物图

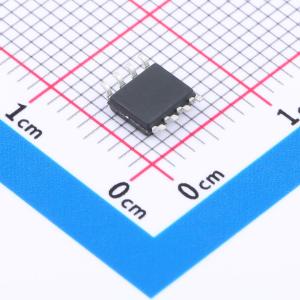

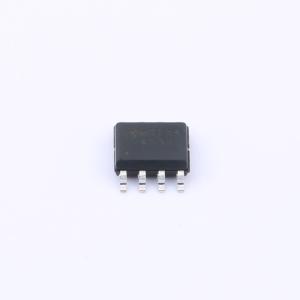

  • SI4532DY商品缩略图
  • SI4532DY商品缩略图
  • SI4532DY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SI4532DY

1个N沟道+1个P沟道 耐压:30V 电流:3.9A 3.5A

描述
此类双 N 和 P 沟道增强型电场效应晶体管是使用 Fairchild 的高单元密度 DMOS 专属技术生产的。这种极高密度工艺特别适用于最大程度降低导通电阻,可提供卓越的开关性能。此类器件尤其适用于需要快速开关、线内低功率损耗和瞬变防止的低压应用,如笔记本电脑电源管理和其他电池供电电路。
品牌名称
onsemi(安森美)
商品型号
SI4532DY
商品编号
C889875
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.204克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道+1个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)3.5A;3.9A
导通电阻(RDS(on))65mΩ@10V
属性参数值
耗散功率(Pd)900mW
阈值电压(Vgs(th))3V
栅极电荷量(Qg)15nC@10V
输入电容(Ciss)235pF
工作温度-55℃~+150℃

商品概述

这些双N沟道和P沟道增强型功率场效应晶体管采用专有的高单元密度DMOS技术制造。这种超高密度工艺专门用于最小化导通电阻并提供卓越的开关性能。这些器件特别适用于低压应用,如笔记本电脑电源管理以及其他需要快速开关、低在线功率损耗和抗瞬态能力的电池供电电路。

商品特性

  • N沟道3.9A、30V。VGS = 10V时,RDS(ON) = 0.065Ω
  • VGS = 4.5V时,RDS(ON) = 0.095Ω
  • P沟道 -3.5A、-30V。VGS = -10V时,RDS(ON) = 0.085Ω
  • VGS = -4.5V时,RDS(ON) = 0.190Ω
  • 高密度单元设计,实现极低的RDS(ON)
  • 在广泛使用的表面贴装封装中具备高功率和电流处理能力
  • 表面贴装封装的双(N和P沟道)MOSFET

应用领域

-笔记本电脑电源管理-其他电池供电电路
