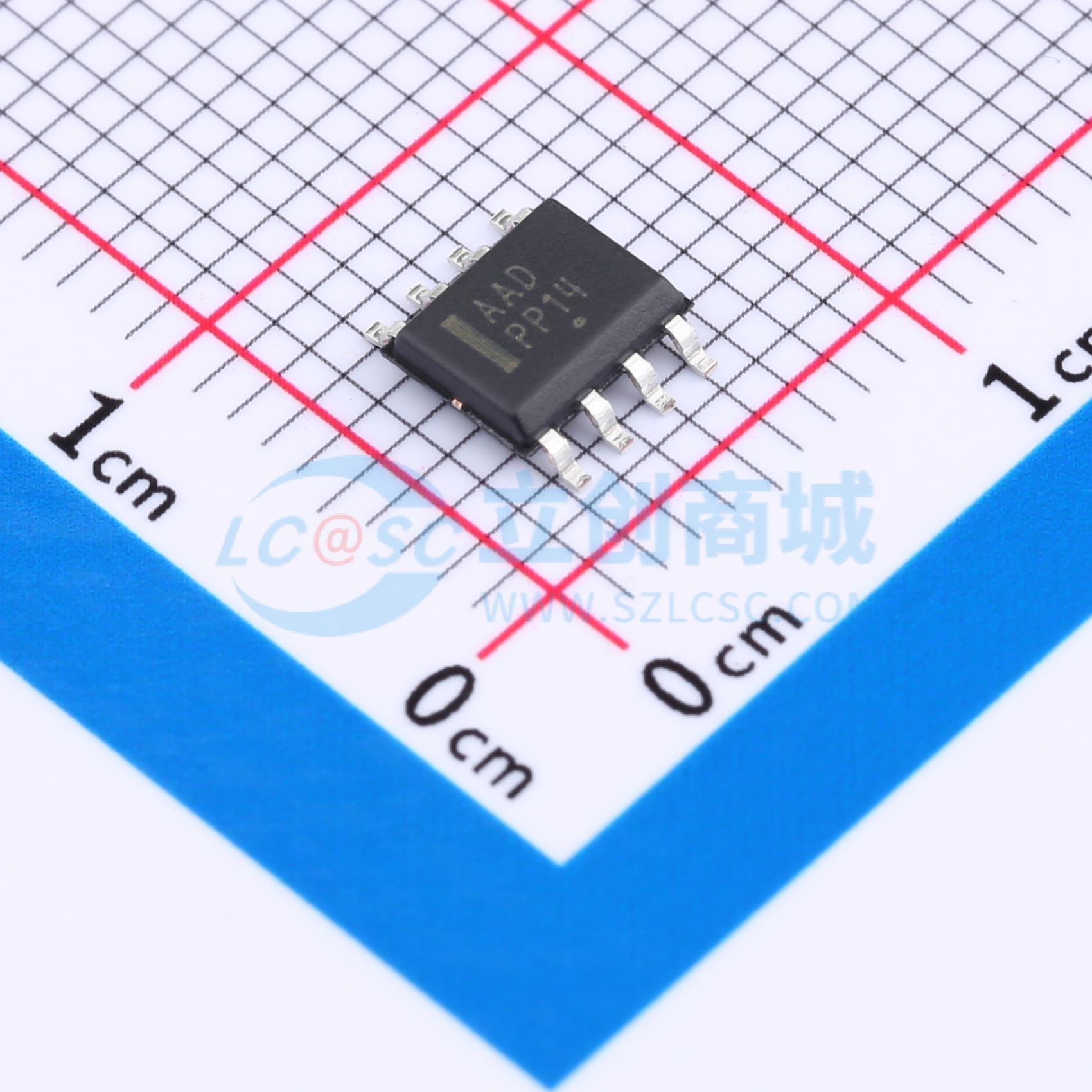

温馨提醒：图片仅供参考，商品以实物为准
SMDA15CDR2G
双向ESD 15V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SMDA05C浪涌保护系列旨在保护连接至多达四条高速通信线路的设备免受静电放电（ESD）、电气快速瞬变（EFT）和浪涌的影响。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SMDA15CDR2G
- 商品编号
- C889879
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 30V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 75pF |
商品概述
SMDA05C浪涌保护系列旨在保护连接至多达四条高速通信线路的设备免受静电放电（ESD）、电快速瞬变脉冲群（EFT）和浪涌的影响。
商品特性
- SO-8封装
- 峰值功率 - 300 W（8 x 20 μs）
- 静电放电等级：
- IEC 61000-4-2（ESD） ±15 kV（空气放电） ±8 kV（接触放电）
- IEC 61000-4-4（EFT） 40 A（5/50 ns）
- IEC 61000-4-5（浪涌） 12 A（8/20 μs）
- UL可燃性等级为94 V-0
- 这些器件无铅、无卤/无溴化阻燃剂，且符合RoHS标准
应用领域
-高速通信线路保护-数据和I/O线路-基于微处理器的设备-局域网/广域网设备-服务器-笔记本电脑和台式电脑-串行和并行端口-外围设备
