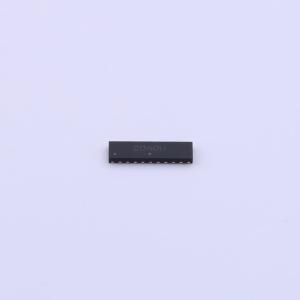

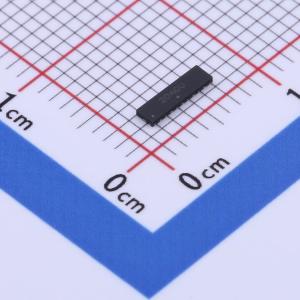

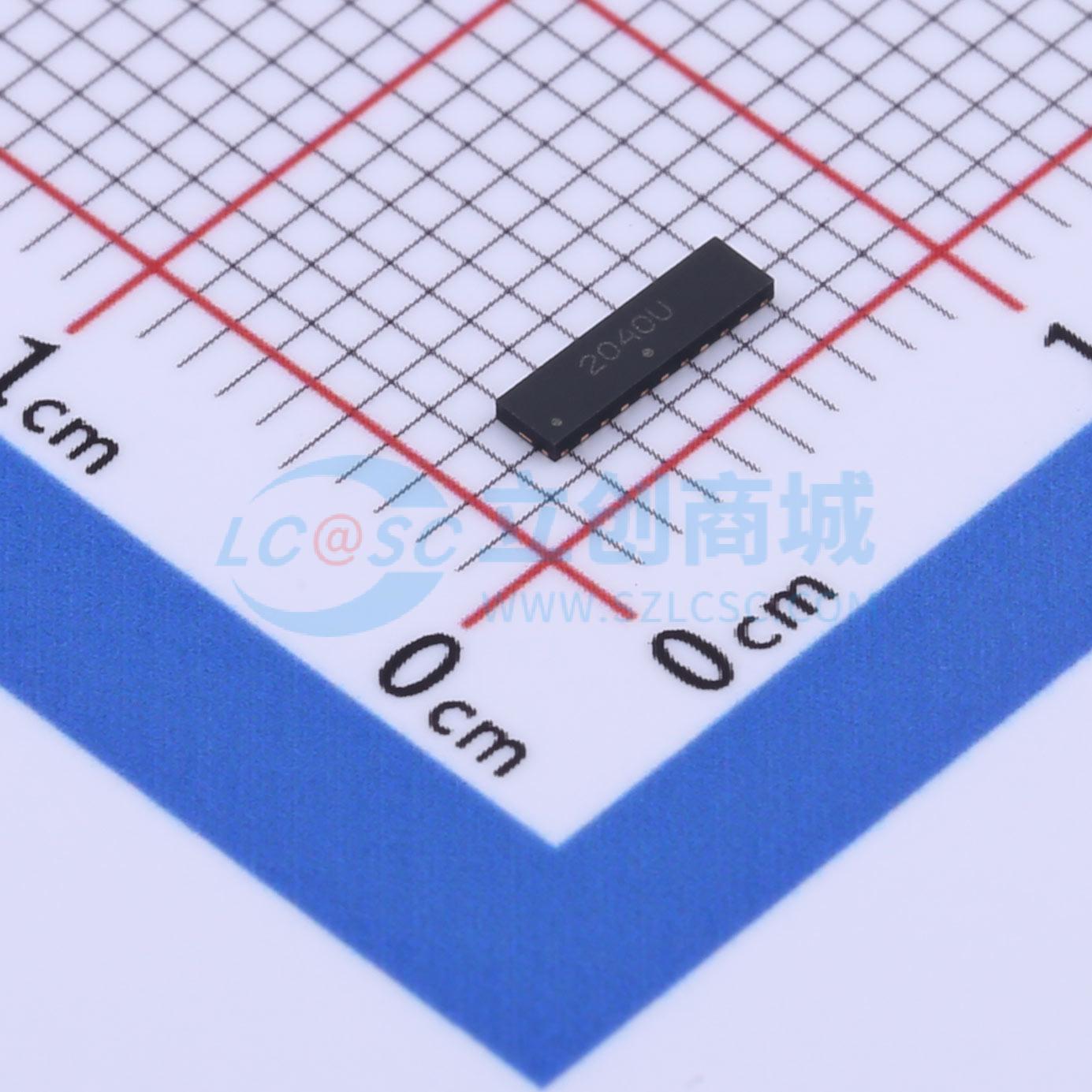

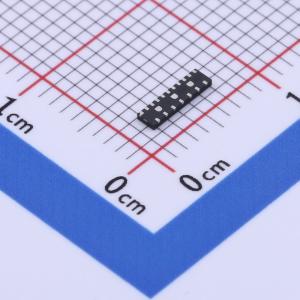

MG2040MUTAG
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- MG2040 特别适用于保护 HDMI 和显示端口，且具有用于 VCC 线路的全功能 ESD 保护和逆向驱动电流保护。超低电阻和低 ESD 箝位电压使得此器件成为保护电压敏感性高速数据线路的理想方案。通流式封装可实现简单的 PCB 布局和必要的匹配跟踪长度，可保持高速 TMDS 线之间的一致阻抗。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MG2040MUTAG
- 商品编号
- C891560
- 商品封装
- UDFN-18(1.5x5.5)
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 击穿电压 | 5.5V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品概述
MG2040 ESD保护二极管专为保护HDMI和Display Port而设计，具备全功能ESD保护以及VCC线路的反向驱动电流保护。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。直插式封装便于PCB布局，并能实现高速TMDS线路保持恒定阻抗所需的匹配走线长度。
商品特性
- 全功能HDMI/Display Port解决方案
- TMDS线路单连接、直插式布线
- 低电容（典型值0.35 pF，I/O到地）
- 符合以下IEC标准的保护：IEC 61000 - 4 - 2 4级（±8 kV接触）
- UL阻燃等级94 V - 0
- 带有SZ前缀，适用于汽车及其他有独特产地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这是一款无铅器件
应用领域
-HDMI-Display Port
