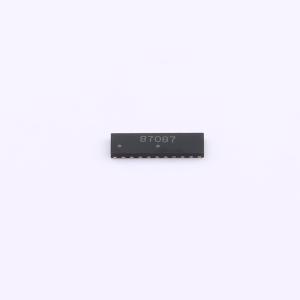

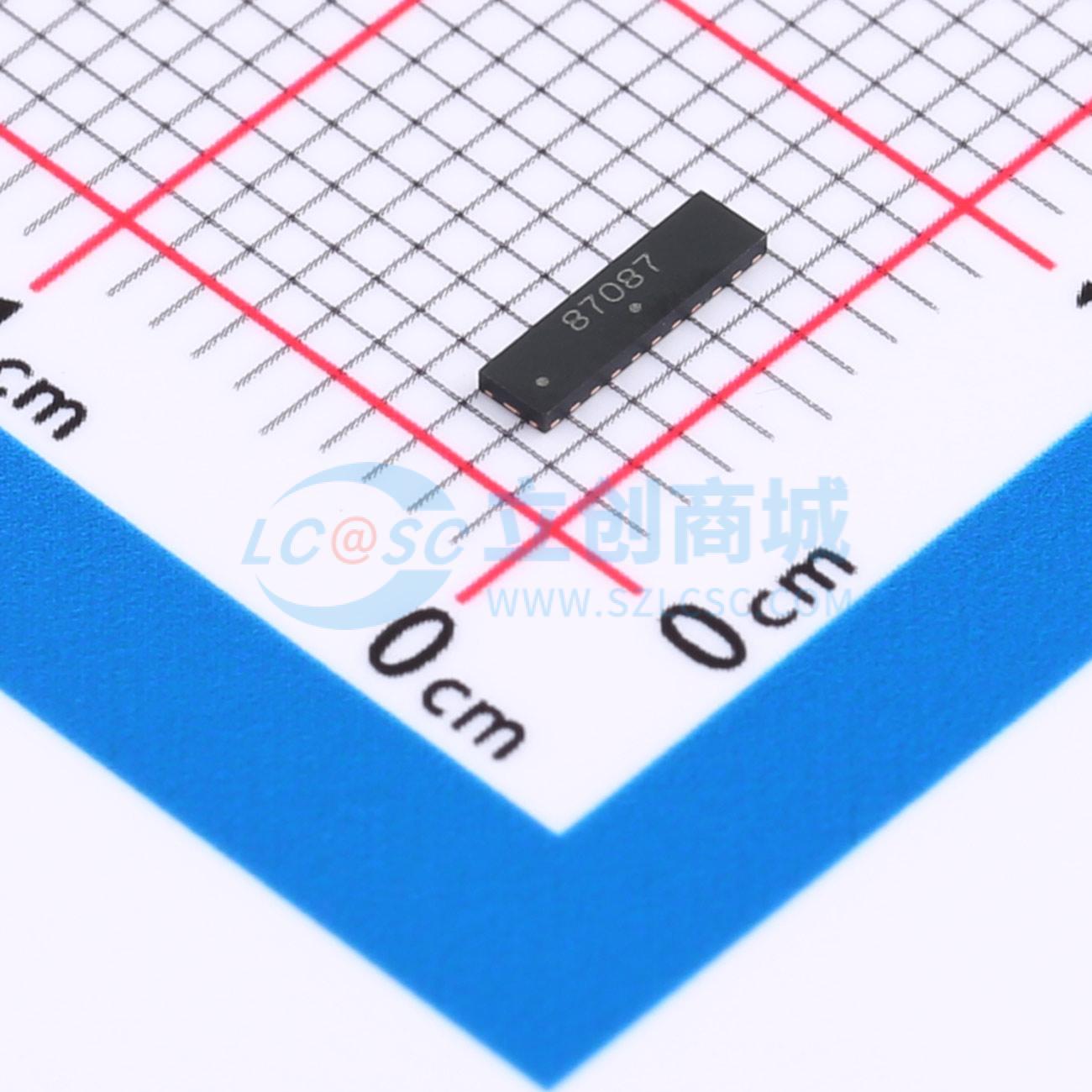

温馨提醒：图片仅供参考，商品以实物为准
ESD8708MUTAG
ESD 3.3V截止 峰值浪涌电流：6.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ESD8708专为保护四对高速差分线而设计。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。直插式封装便于PCB布局，并能实现匹配的走线长度，这对于保持高速线路的恒定阻抗至关重要。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD8708MUTAG
- 商品编号
- C890632
- 商品封装
- UDFN-14(1.5x5.5)
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 6.8V | |
| 峰值脉冲电流(Ipp) | 6.5A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
ESD8708专为保护四对高速差分线而设计。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。直插式封装便于PCB布局，并能实现匹配的走线长度，这对于保持高速线路的阻抗一致性十分必要。
商品特性
- 集成4对（8线）高速数据
- 单连接、直插式布线
- 低电容（最大0.5 pF，I/O到地）
- 符合以下IEC标准的保护：IEC 61000 - 4 - 2 4级（ESD）±30 kV（接触）；IEC 61000 - 4 - 5（浪涌）6.5 A（8/20 μs）
- 这些器件无铅、无卤素/无溴化阻燃剂，且符合RoHS标准
应用领域
-千兆以太网-V-by-One HS-LVDS-Display Port
