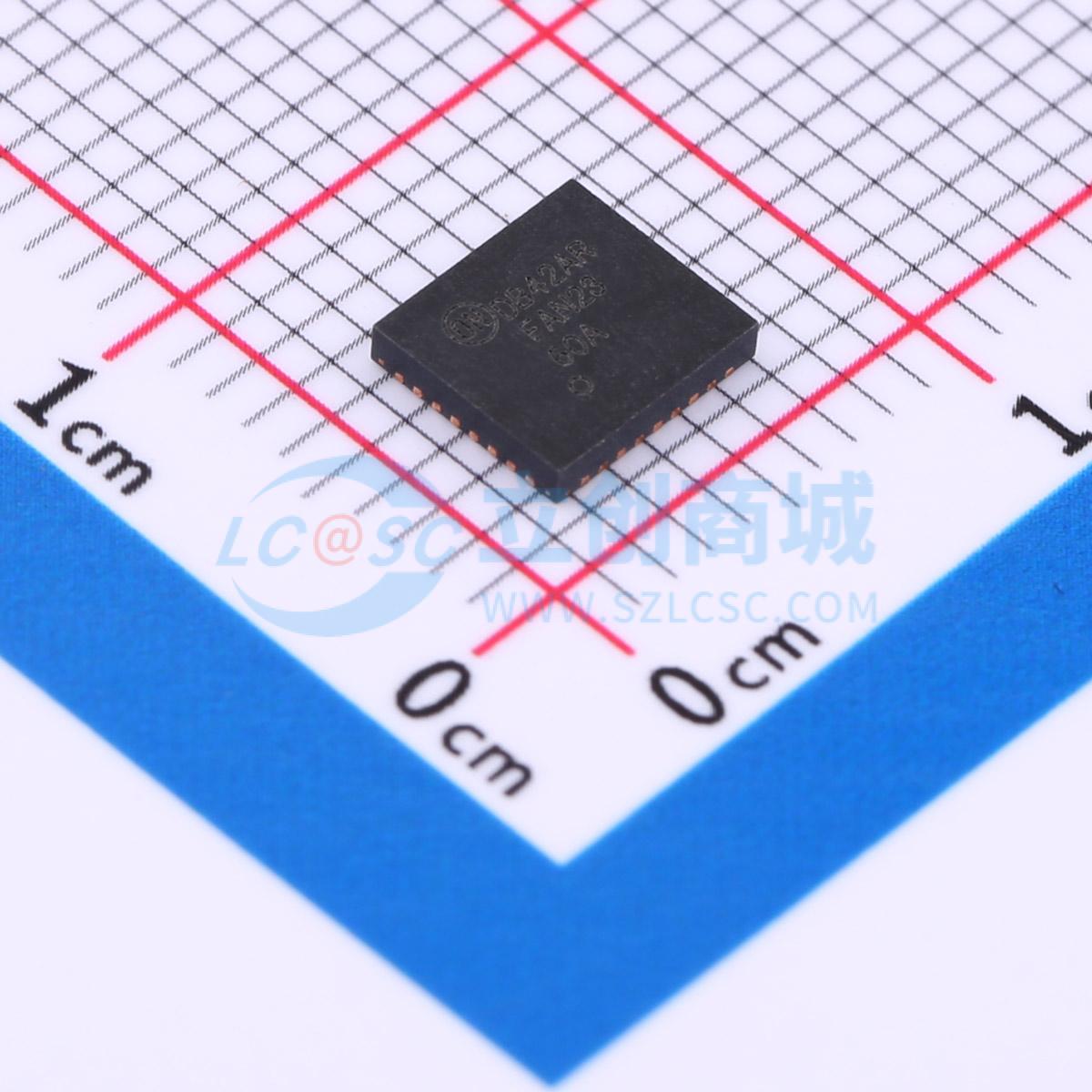

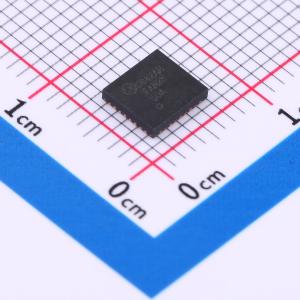

FAN2360AMPX
高效10A同步降压调节器
- 描述
- FAN2360A是一款高效的同步降压调节器,支持4.5 V到24 V的输入电压范围,连续负载电流可达10 A。该调节器采用恒定导通时间控制架构,提供出色的瞬态响应和相对恒定的开关频率。具有可编程频率、软启动、低关断电流和多种保护功能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN2360AMPX
- 商品编号
- C890658
- 商品封装

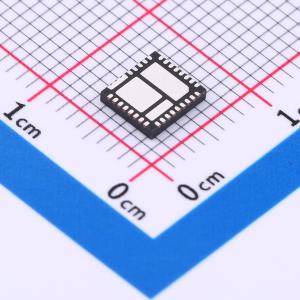

- PQFN-34(5x5.5)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 10A | |
| 开关频率 | 200kHz~1.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.8mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FAN2360A是一款高效的同步降压稳压器。该稳压器能够在4.5V至24V的输入电压范围内工作，并支持高达10A的连续负载电流。
FAN2360A利用Fairchild的恒定导通时间控制架构，提供出色的瞬态响应并保持相对恒定的开关频率。该器件采用脉冲频率调制（PFM）模式，在轻载时电感处于不连续导通模式下降低开关频率以最大化轻载效率，同时通过超声波模式将最低频率限制在可听范围之上。
开关频率和过流保护可以编程设置，为各种应用提供灵活的解决方案。输出过压、欠压、过流和热关断保护有助于在故障条件下防止器件损坏。热关断激活后，当温度恢复正常操作范围时，滞后特性会重新启动器件。
商品特性
- 输入电压范围：4.5V 至 24V
- 高效率：峰值超过96%
- 连续输出电流：10A
- 轻负载高效模式（PFM）
- 优秀的线路和负载瞬态响应
- 精密基准：全温度范围内±1%
- 输出电压范围：0.6V 至 5.5V
- 可编程频率：200kHz 至 1.5MHz
- 可编程软启动
- 低关断电流
- 可调的源电流限制
- 内置自举二极管
- 过热保护
- 无卤素且无铅，符合RoHS标准
应用领域
- 主流笔记本电脑
- 服务器和台式机
- 游戏主机
- 电信
- 存储
- 基站
