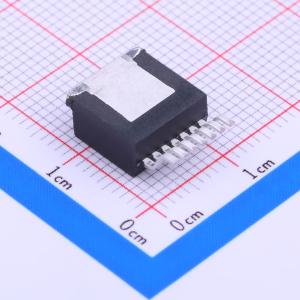

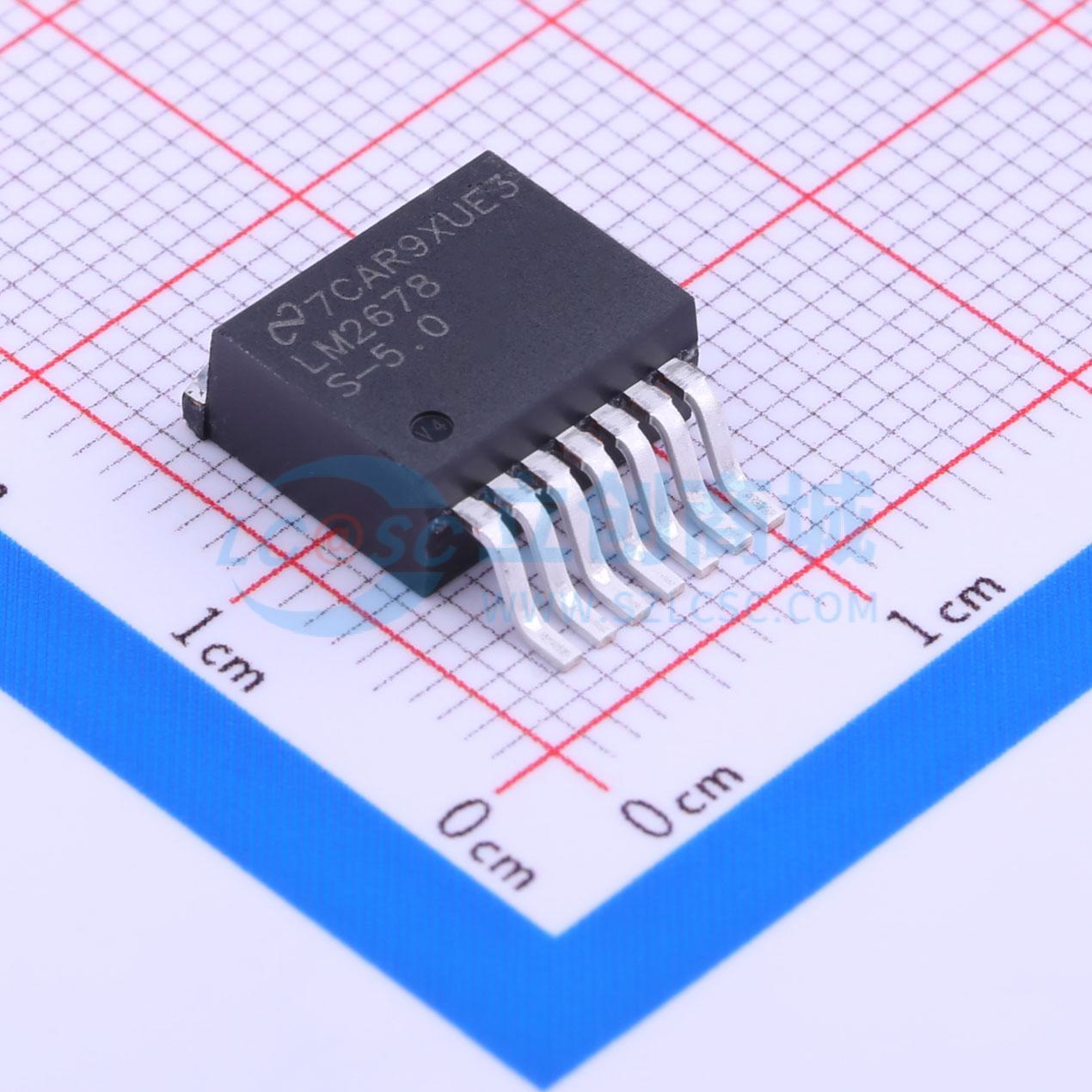

LM2678S-5.0/NOPB
5A高效降压电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2678S-5.0/NOPB是一款高效的5A降压电压调节器,适用于驱动高达5A负载的应用。该系列包括固定输出电压3.3V、5V和12V以及可调输出版本。其特点是高效率（>90%）、宽输入电压范围（8V至40V）、内置低导通电阻DMOS功率开关、±2%的最大输出容差、260kHz固定频率内部振荡器、-40至125°C的工作结温范围。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2678S-5.0/NOPB
- 商品编号
- C89726
- 商品封装
- TO-263-7
- 包装方式
- 管装
- 商品毛重
- 10克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 5A | |
| 开关频率 | 260kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4.2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM2678系列稳压器是单片集成电路，可为降压（buck）开关稳压器提供所有有源功能，能够驱动高达5A的负载，并具有出色的线性和负载调节特性。通过使用低导通电阻的DMOS功率开关，可以获得高效率（≥90%）。该系列包括固定输出电压3.3V、5V和12V以及可调输出版本。
SIMPLE SWITCHER概念提供了一种使用最少外部元件的完整设计方案。高固定的振荡频率（260kHz）允许使用物理尺寸更小的元件。多家制造商提供了与LM2678配套使用的标准电感器系列，大大简化了设计过程。
LM2678系列还内置了热关断、电流限制和ON/OFF控制输入，可以将稳压器关闭至低至50μA的静态电流待机状态。输出电压保证在±2%的容差内。时钟频率控制在±1%的容差内。
商品特性
- 效率高达92%
- 使用现成的外部元件设计简单易行
- 120-mΩ DMOS输出开关
- 3.3-V、5-V和12-V固定输出及可调（1.2 V至37 V）版本
- 关闭时待机电流为50-μA
- 在全线路和负载条件下最大输出容差为±2%
- 宽输入电压范围：8 V至40 V
- 260-kHz固定频率内部振荡器
- -40至125℃的工作结温范围
- 使用WEBENCH Power Designer与LM2678创建自定义设计
