SHT2x——数字式温湿度传感器（RH/T）

SHT2x系列定义了当前行业标准，并已有数以百万级的成功应用。SHT2x系列包含低成本版本SHT20、标准版本SHT21和高端版本SHT25。除了湿度案件敏感区域，其他部分完全注塑成型——可防止电容式湿度传感器受到外部冲击，并确保其具有良好的长期稳定性。这些传感器适用于各种大批量及小批量应用

SHT20 - 低成本版本，±3% RH精度

SHT21 - 标准版本，±2% RH精度

SHT25 - 高端版本，±1.8%RH精度

Features

包装规格：卷带式，密封于防静电袋，SHT20：1500或5000片;SHT21：400、1500或5000片;SHT25：400或1500片

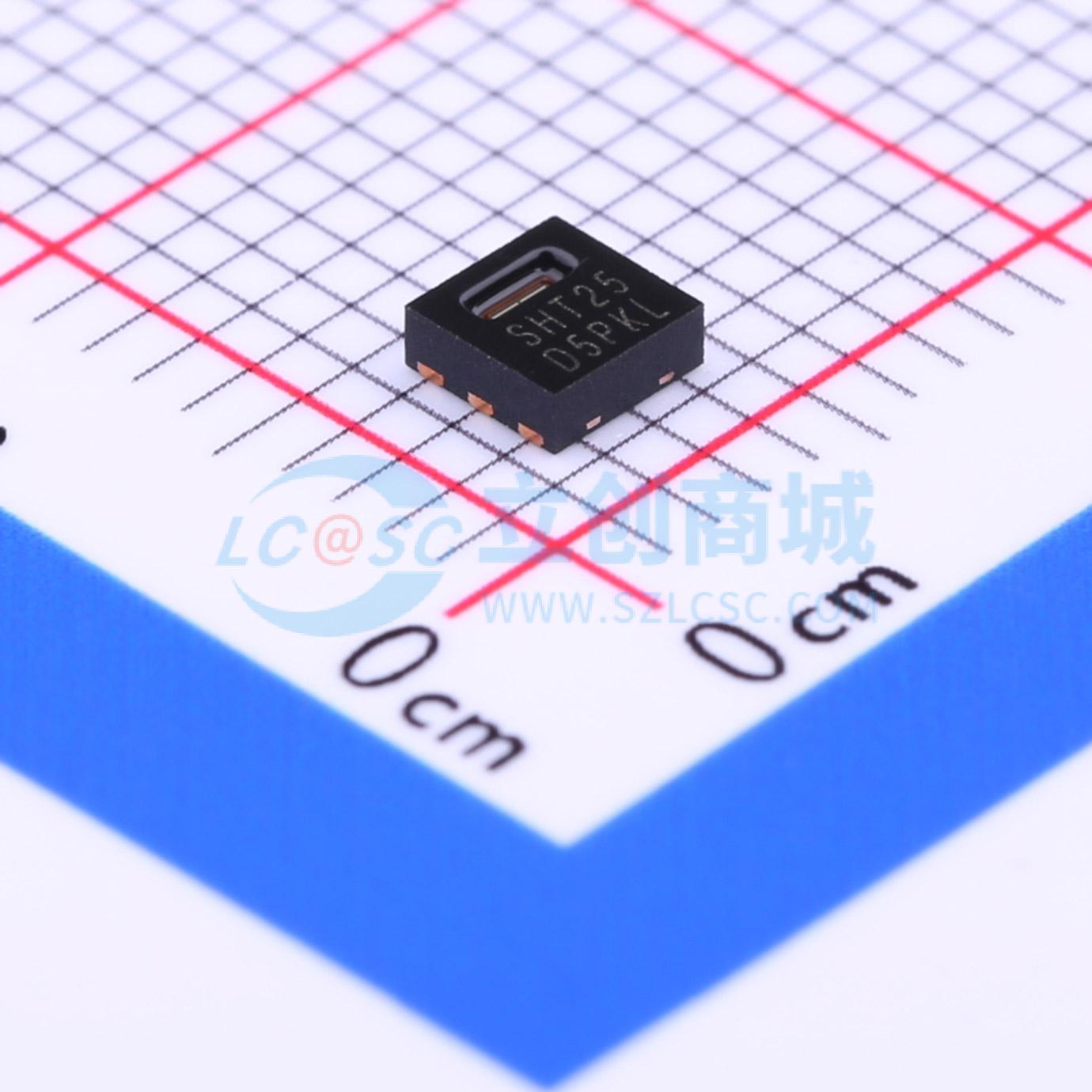

SHT25产品说明：

*完全标定
*数字输出，I2C 接口
*低功耗
*优异的长期稳定性
*采用 DFN 封装-适于回流焊

3.1 电源引脚 (VDD, VSS)
SHT2x 的供电范围为2.1-3.6V，推荐电压为3.0V。电
源（VDD）和接地（VSS）之间须连接一个100nF 的
去耦电容，且电容的位置应尽可能靠近传感器-参考
图11。
3.2 串行时钟 (SCL)
SCK 用于微处理器与SHT1x 之间的通讯同步。由于
接口包含了完全静态逻辑，因而不存在最小SCK 频
率。
3.3 串行SDA (SDA)
SDA 引脚用于传感器的数据输入和输出。当向传感
器发送命令时，SDA 在串行时钟（SCL）的上升沿
有效， 且当 SCL 为高电平时，SDA 必须保持稳定。
在SCL 下降沿之后，SDA 值可被改变。为确保通讯
安全，SDA 的有效时间在SCL 上升沿之前和下降沿
之后应该分别延长至 TSU and THO -参考图9。当从传
感器读取数据时, SDA 在 SCL 变低以后有效(TV)，且
维持到下一个SCL 的下降沿 。
