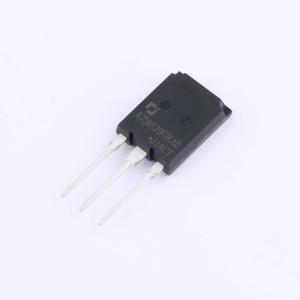

温馨提醒：图片仅供参考，商品以实物为准
CGR75N120F2KAD
1.2kV 120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用第二代IGBT技术，具有先进的沟槽和场截止（FS）结构，集电极-发射极饱和电压非常低，易于并联使用。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CGR75N120F2KAD
- 商品编号
- C7543668
- 商品封装
- TO-247-3L
- 包装方式
- 管装
- 商品毛重
- 8.856667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 120A | |
| 耗散功率(Pd) | 395W | |
| 输出电容(Coes) | 269pF | |
| 正向脉冲电流(Ifm) | 225A | |
| 集射极饱和电压(VCE(sat)) | 1.65V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 348nC@15V | |
| 输入电容(Cies) | 7.239nF | |
| 开启延迟时间(Td(on)) | 64ns | |
| 关断延迟时间(Td(off)) | 245ns | |
| 导通损耗(Eon) | 6mJ | |
| 关断损耗(Eoff) | 2.6mJ | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 60pF |
