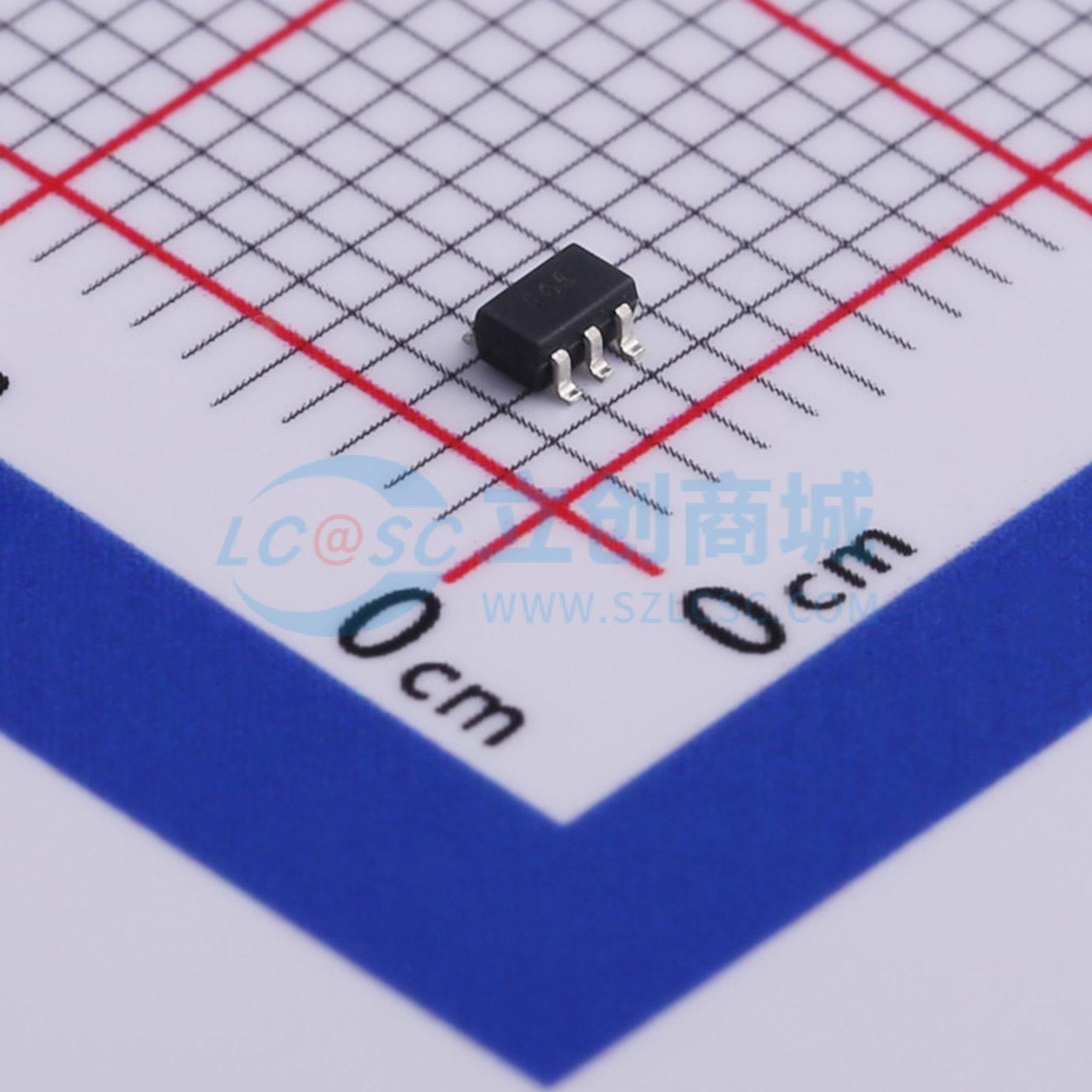

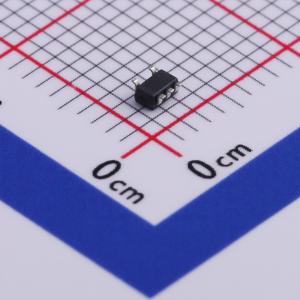

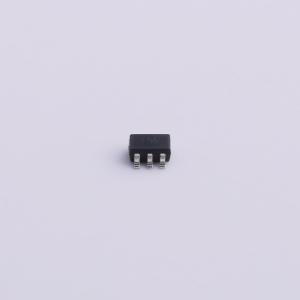

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 6V | |
| 类型 | TVS |
商品概述
SMF系列TVS阵列旨在保护敏感电子设备，使其免受因静电放电（ESD）和其他电压瞬变事件导致的损坏或闩锁效应。该系列专为电路板空间有限的应用而设计。每个器件最多可保护四条线路。它们是单向器件，可用于信号极性高于地电位的线路。 TVS二极管是专门为瞬态抑制而设计的固态器件。其特点是具有大截面积的结，可传导高瞬态电流。它们具备电路板级保护所需的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。 SMF系列器件可用于满足IEC 61000 - 4 - 2标准4级的抗扰度要求。小型SC70封装使其非常适合用于便携式电子设备，如手机、个人数字助理（PDA）、笔记本电脑和数码相机等。
商品特性
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 适用于便携式电子设备的小型封装
- 保护四条I/O线路
- 工作电压：5V和12V
- 低泄漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
-手机及配件-无绳电话-个人数字助理(PDA)-笔记本电脑和手持设备-便携式仪器-数码相机-外围设备-MP3播放器
