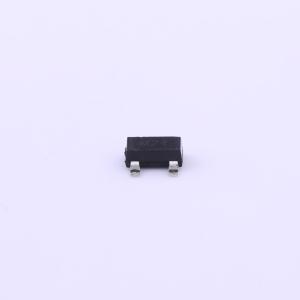

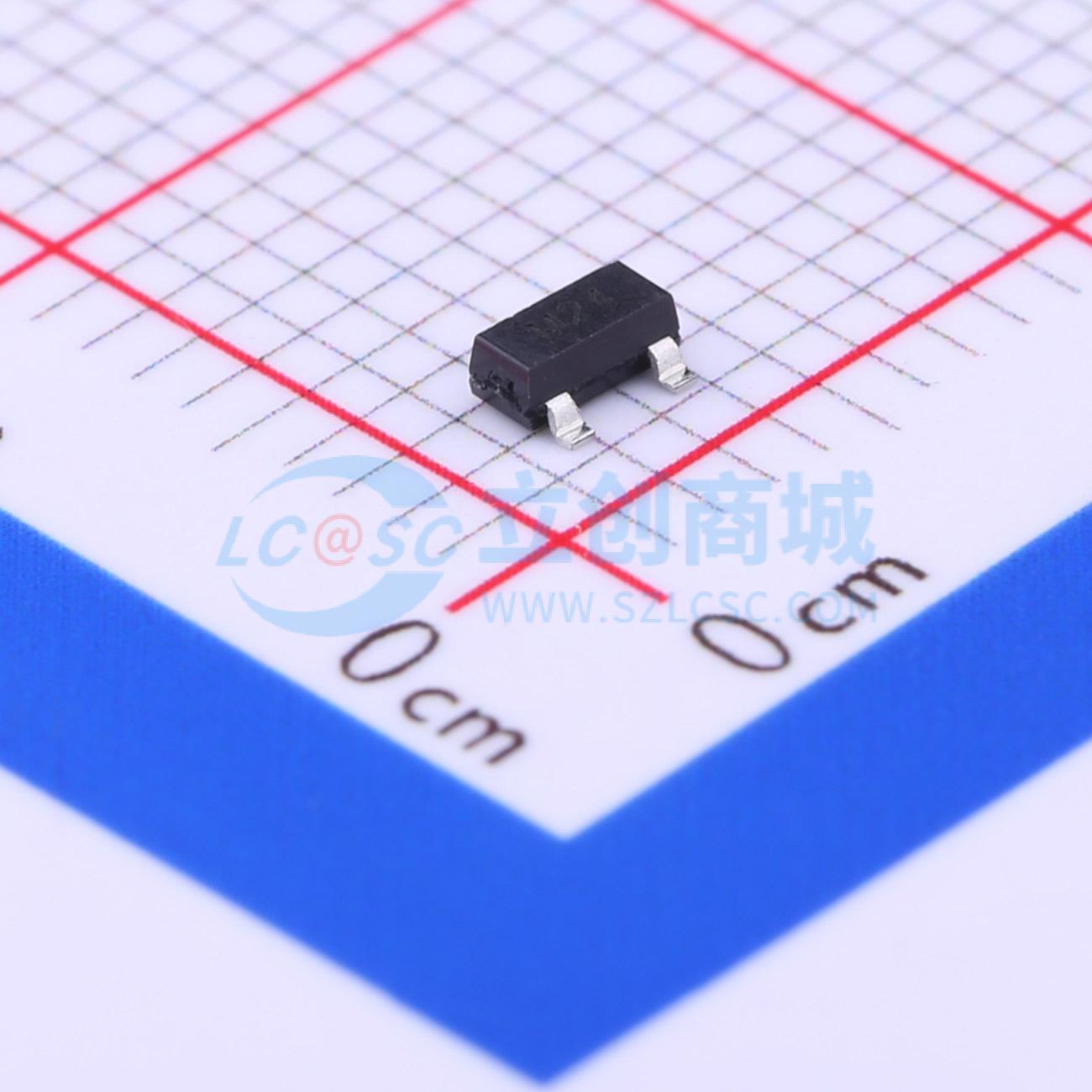

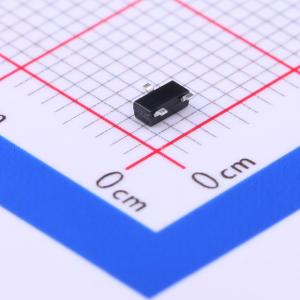

SM24.TCT

双向ESD 24V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SM系列瞬态电压抑制器（TVS）旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的电压浪涌影响。TVS二极管具有高浪涌能力、低工作电压和钳位电压以及快速响应时间的特点。这使其非常适合用作敏感半导体组件的板级保护。双结共阳极设计允许用户保护一条双向数据线或两条单向线路。低矮的SOT23封装为“拥挤”电路板的设计提供了灵活性。SM系列将满足IEC 61000 - 4 - 2（原IEC 801 - 2）4级空气和接触放电“人体模型”的浪涌要求。
品牌名称: SEMTECH
商品型号: SM24.TCT
商品编号: C85194
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

SM系列瞬态电压抑制器（TVS）旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的电压浪涌影响。 TVS二极管具有高浪涌能力、低工作电压和钳位电压以及快速响应时间的特点。这使其非常适合用作敏感半导体组件的板级保护。双结共阳极设计允许用户保护一条双向数据线或两条单向线路。低矮的SOT23封装为“拥挤”电路板的设计提供了灵活性。 SM系列将满足IEC 61000 - 4 - 2（原IEC 801 - 2）4级空气和接触放电“人体模型”的浪涌要求。

商品特性

300瓦峰值脉冲功率（tp = 8/20μs）
数据和电源线的瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）12A（8/20µs）
保护一条双向线路或两条单向线路
工作电压：5V、12V、15V、24V和36V
低钳位电压
固态硅雪崩技术

应用领域

手机及配件
便携式电子设备
工业控制
机顶盒
服务器、笔记本电脑和台式电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	43V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	300W
	击穿电压	26.7V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	双路
	工作温度	-55℃~+125℃@(Tj)
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	60pF；50pF
