温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压 | 6V | |
| 类型 | TVS |
商品概述

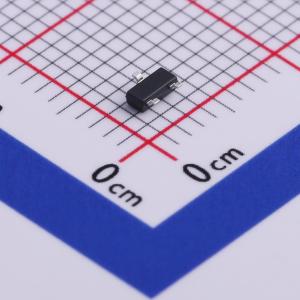

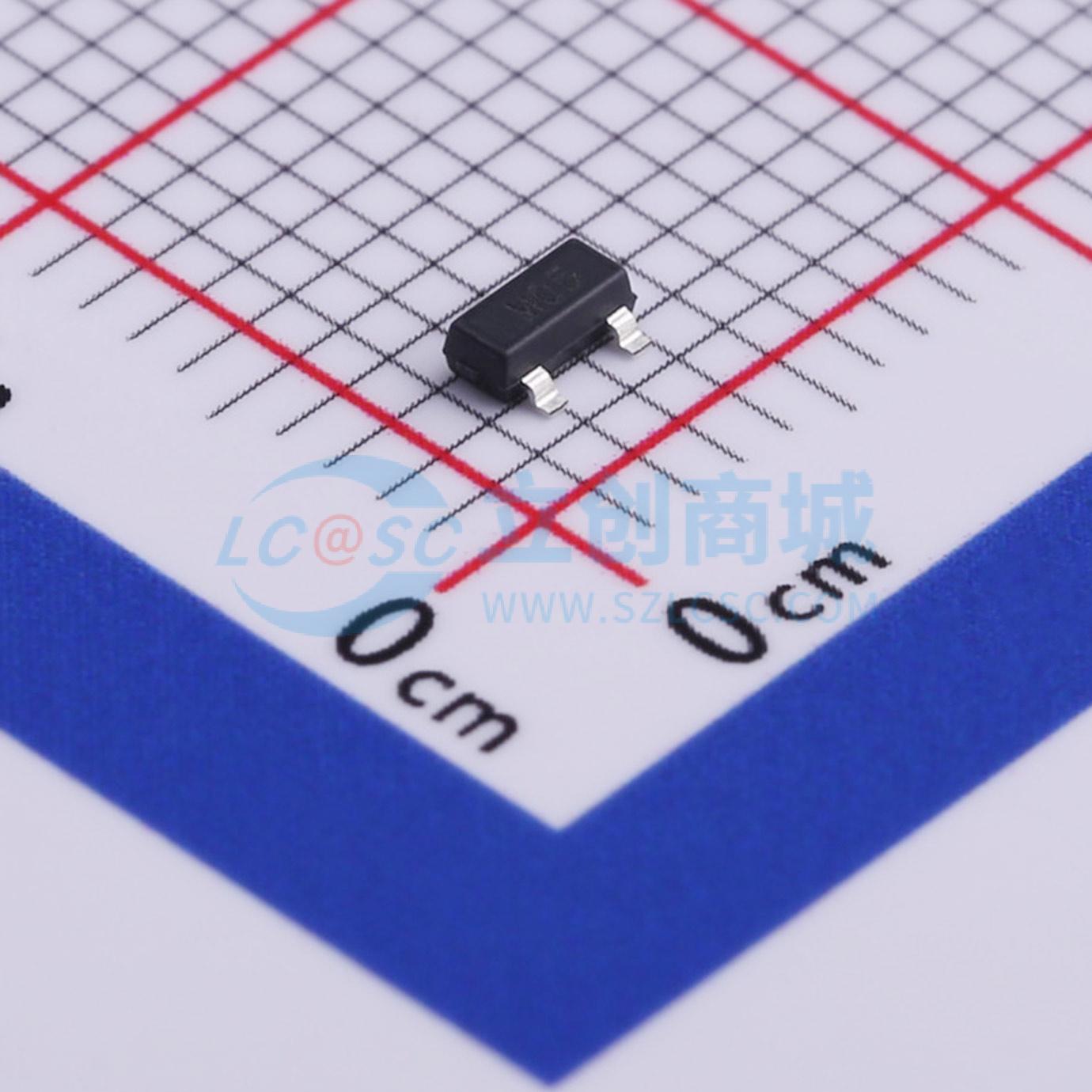

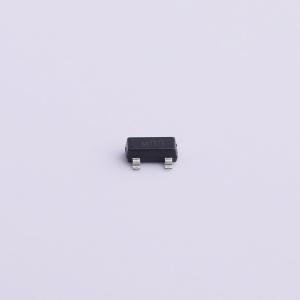

SM系列瞬态电压抑制器（TVS）旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的电压浪涌影响。 TVS二极管具有高浪涌能力、低工作电压和钳位电压以及快速响应时间的特点。这使其非常适合用作敏感半导体组件的板级保护。双结共阳极设计允许用户保护一条双向数据线或两条单向线路。低矮的SOT23封装为“拥挤”电路板的设计提供了灵活性。 SM系列可用于满足IEC 61000 - 4 - 2标准4级“人体模型”的空气和接触放电ESD抗扰度要求。
商品特性
- 300瓦峰值脉冲功率（tp = 8/20μs）
- 数据和电源线的瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）12A（8/20μs）
- 保护一条双向线路或两条单向线路
- 工作电压：5V、12V、15V、24V和36V
- 低钳位电压
- 固态硅雪崩技术
应用领域
- 手机及配件
- 便携式电子设备
- 工业控制
- 机顶盒
- 服务器、笔记本电脑和台式电脑
