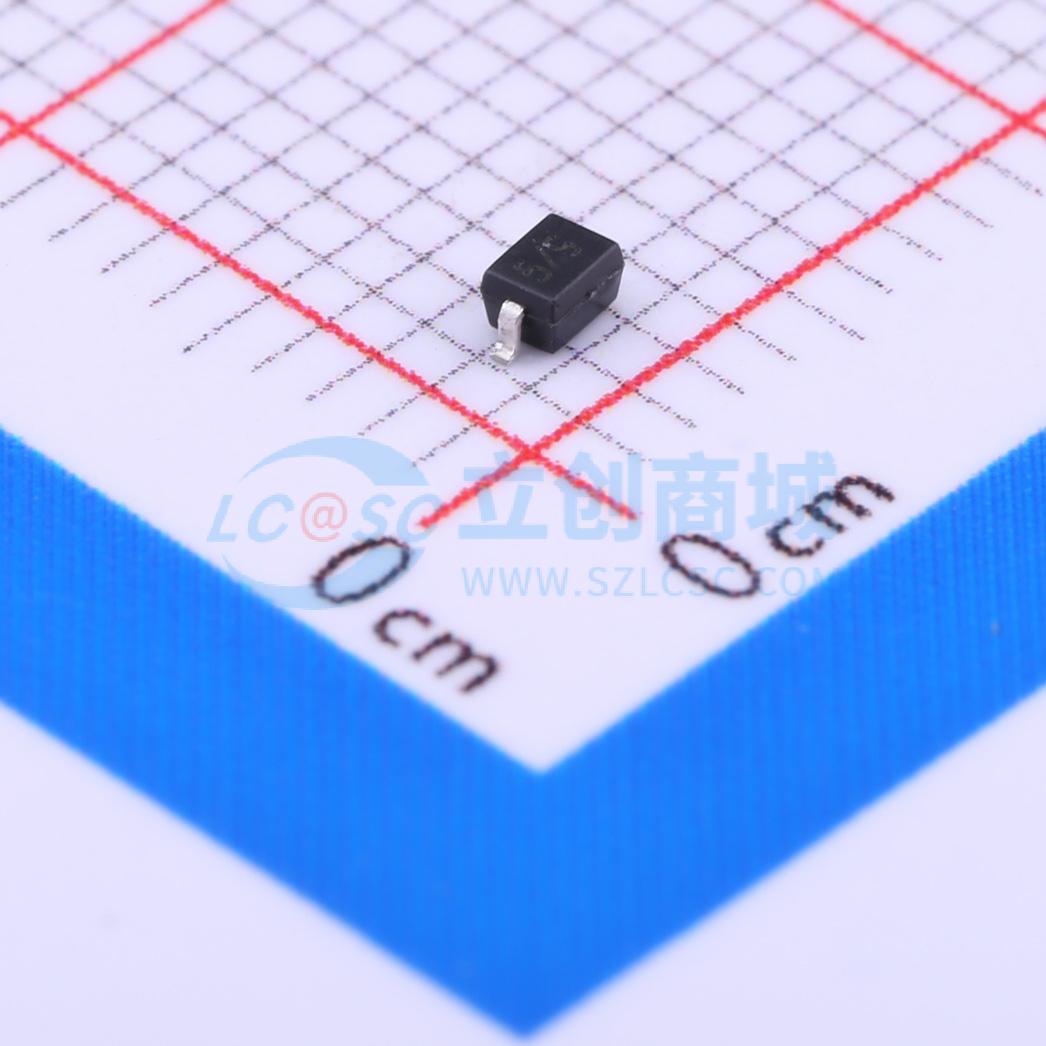

温馨提醒：图片仅供参考，商品以实物为准

SD05C.TCT

双向TVS 5V截止峰值浪涌电流：24A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: SDxxC TVS二极管旨在替代便携式应用（如手机、笔记本电脑和个人数字助理 (PDA)）中的多层压敏电阻 (MLV)。与MLV相比，它们具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。SDxxC系列TVS二极管用于保护敏感半导体元件，避免其因静电放电 (ESD) 和其他电压引起的瞬态事件而损坏或故障。SDxxC采用SOD - 323封装，可保护一条双向线路。其工作电压为5 - 24伏。这些器件与0805 MLV器件占用相同的PCB焊盘面积。在不适合使用阵列的应用中，它们为设计人员提供了保护单条线路的灵活性。此外，在电路板空间有限的应用中，可将其“分散”布置在电路板各处。它们可用于满足IEC 61000 - 4 - 2（4级 ±15KV空气放电、±8KV接触放电）的ESD抗扰度要求。
品牌名称: SEMTECH
商品型号: SD05C.TCT
商品编号: C85200
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

SDxxC TVS二极管旨在替代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻（MLV）。与MLV相比，它们具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能衰退的问题。SDxxC系列TVS二极管用于保护敏感半导体元件，使其免受静电放电（ESD）和其他电压瞬变事件导致的损坏或故障。 SDxxC采用SOD - 323封装，可保护一条双向线路。其工作电压为5 - 24伏。这些器件与0805 MLV器件占用相同的PCB焊盘面积。在不适合使用阵列的应用中，它们为设计人员提供了保护单条线路的灵活性。此外，在电路板空间有限的应用中，可将其“分散”布置在电路板上。它们可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。

商品特性

350瓦峰值脉冲功率（tp = 8 / 20μs）
根据IEC 61000 - 4 - 2（ESD）标准，数据线瞬态保护：±15kV（空气放电）、±8kV（接触放电）；根据IEC 61000 - 4 - 4（EFT）标准：40A（5/50ns）；根据IEC 61000 - 4 - 5（雷电）标准：24A（8/20μs）
适用于便携式电子产品的小封装
在ESD保护应用中可作为MLV的合适替代品
保护一条I/O或电源线
低钳位电压
工作电压：5V、12V、15V、24V
低漏电流
固态硅雪崩技术

应用领域

-手机及配件-基于微处理器的设备-个人数字助理(PDA)-笔记本电脑、台式电脑和服务器-便携式仪器-寻呼机-外围设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	14.5V
	峰值脉冲电流(Ipp)	24A@8/20us
	峰值脉冲功率(Ppp)	350W

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	10uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	200pF
