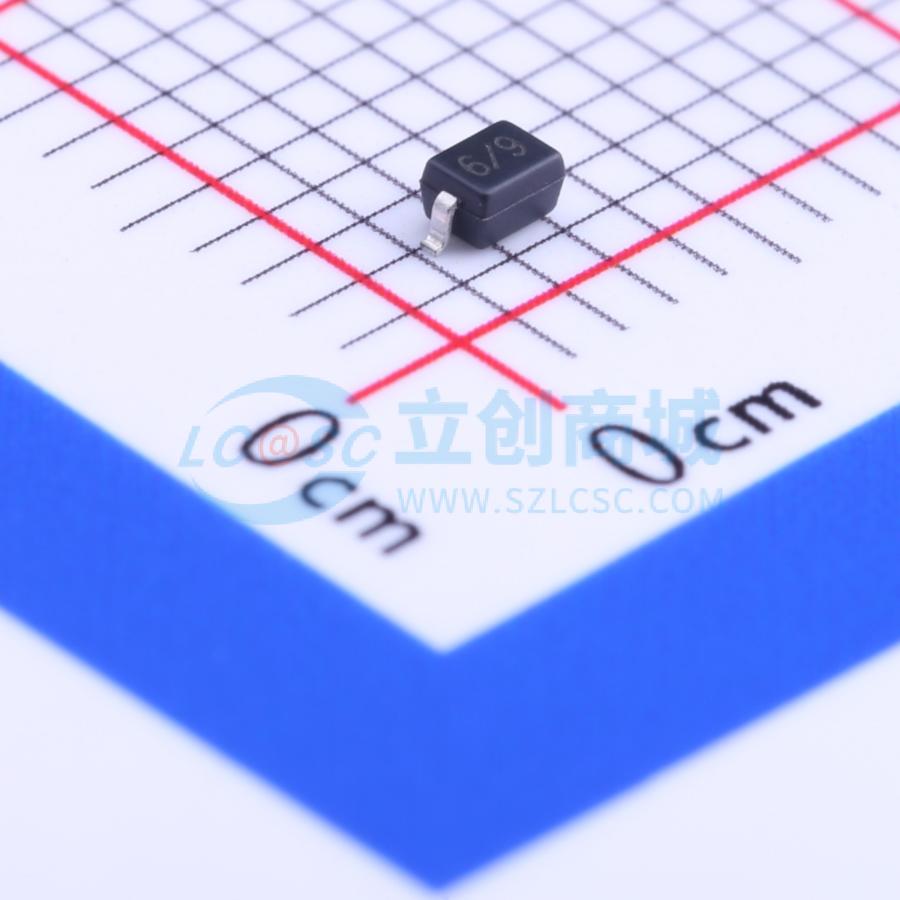

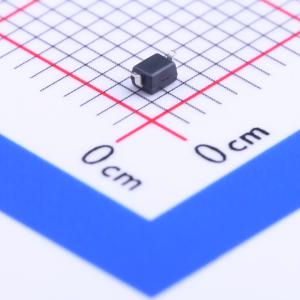

温馨提醒：图片仅供参考，商品以实物为准
SD12C.TCT
双向ESD 12V截止 峰值浪涌电流：15A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 12V,15A,Cj=100pF
- 品牌名称
- SEMTECH
- 商品型号
- SD12C.TCT
- 商品编号
- C85198
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
商品概述
SDxxC TVS二极管专为替代便携式应用（如手机、笔记本电脑和个人数字助理 (PDA)）中的多层压敏电阻 (MLV) 而设计。与MLV相比，它们具有卓越的电气特性，如更低的钳位电压且无器件性能退化问题。SDxxC系列TVS二极管旨在保护敏感半导体元件，使其免受静电放电 (ESD) 和其他电压瞬变事件造成的损坏或故障。 SDxxC采用SOD - 323封装，可保护一条双向线路。其工作电压范围为5 - 24伏。这些器件与0805 MLV器件占用相同的PCB焊盘面积。在不适合使用阵列的应用中，它们为设计人员提供了保护单条线路的灵活性。此外，在电路板空间有限的应用中，可将其“分散”布置在电路板各处。 它们可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。
商品特性
- 350瓦峰值脉冲功率（tp = 8 / 20μs）
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）24A（8/20μs）
- 小封装，适用于便携式电子产品
- 是ESD保护应用中MLV的合适替代品
- 保护一条I/O或电源线
- 低钳位电压
- 工作电压：5V、12V、15V、24V
- 低泄漏电流
- 固态硅雪崩技术
应用领域
-手机及配件-基于微处理器的设备-个人数字助理 (PDA)-笔记本电脑、台式电脑和服务器-便携式仪器-寻呼机-外围设备
