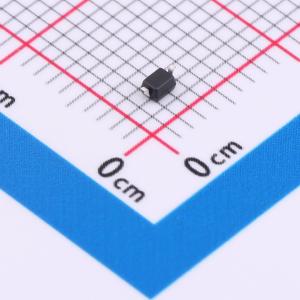

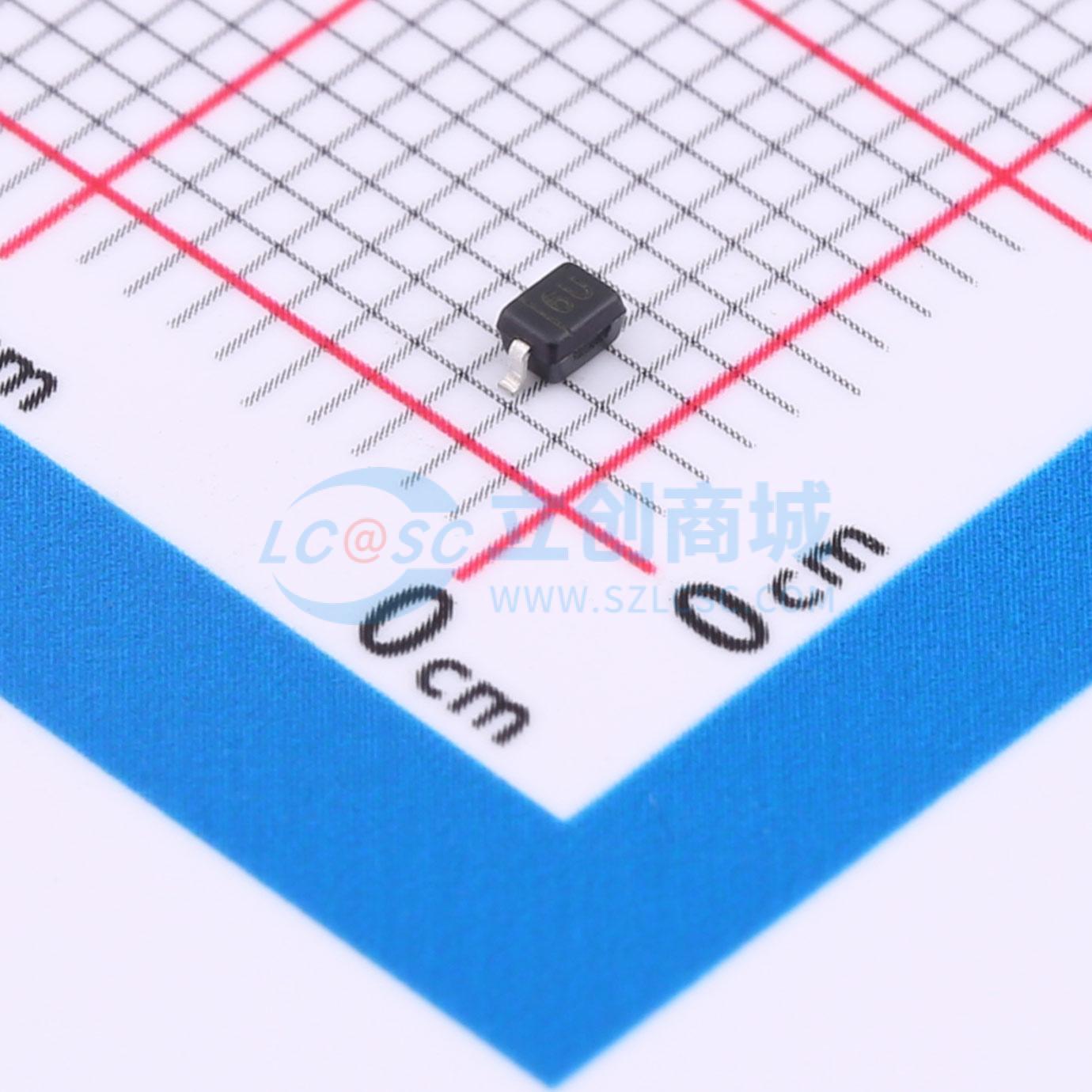

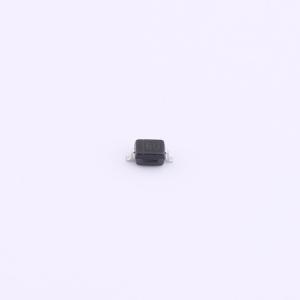

SD12.TCT
单向TVS 12V截止 峰值浪涌电流：15A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SDxx 系列 TVS 二极管专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。与 MLV 相比，它们具有卓越的电气特性，如更低的钳位电压且无器件性能退化问题。SDxx 系列 TVS 二极管旨在保护敏感半导体元件，使其免受静电放电（ESD）和其他电压瞬变事件造成的损坏或故障。
- 品牌名称
- SEMTECH
- 商品型号
- SD12.TCT
- 商品编号
- C85199
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 150pF |
商品概述
SDxx 瞬态电压抑制（TVS）二极管专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。与 MLV 相比，它们具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。SDxx 系列 TVS 二极管旨在保护敏感半导体元件，使其免受静电放电（ESD）和其他电压瞬变事件导致的损坏或故障。 SDxx 采用 SOD - 323 封装，可保护一条单向线路。它们有 5 伏（SD05）和 12 伏（SD12）两种工作电压可供选择。这些器件与 0805 MLV 器件占用相同的 PCB 焊盘面积。在不适合使用阵列的应用中，它们为设计人员提供了保护单条线路的灵活性。此外，在电路板空间有限的应用中，可将其“分散”布置在电路板上。 它们可用于满足 IEC 61000 - 4 - 2 标准 4 级（±15kV 空气放电、±8kV 接触放电）的 ESD 抗扰度要求。
商品特性
- 350 瓦峰值脉冲功率（tp = 8 / 20μs）
- 数据线路瞬态保护，符合 IEC 61000 - 4 - 2（ESD）± 25kV（空气放电）、± 10kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）24A（8/20μs）
- 适用于便携式电子产品的小型封装
- 在 ESD 保护应用中可作为 MLV 的合适替代品
- 保护一条 I/O 或电源线
- 低钳位电压
- 工作电压：5V 和 12V
- 低泄漏电流
- 固态硅雪崩技术
应用领域
-手机及配件-基于微处理器的设备-个人数字助理(PDA)-笔记本电脑、台式电脑和服务器-便携式仪器-寻呼机外设
