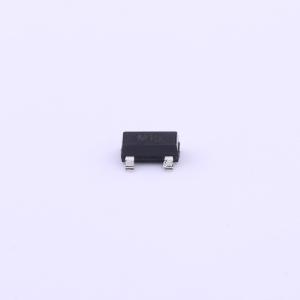

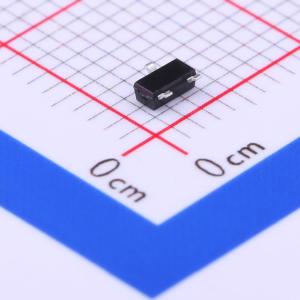

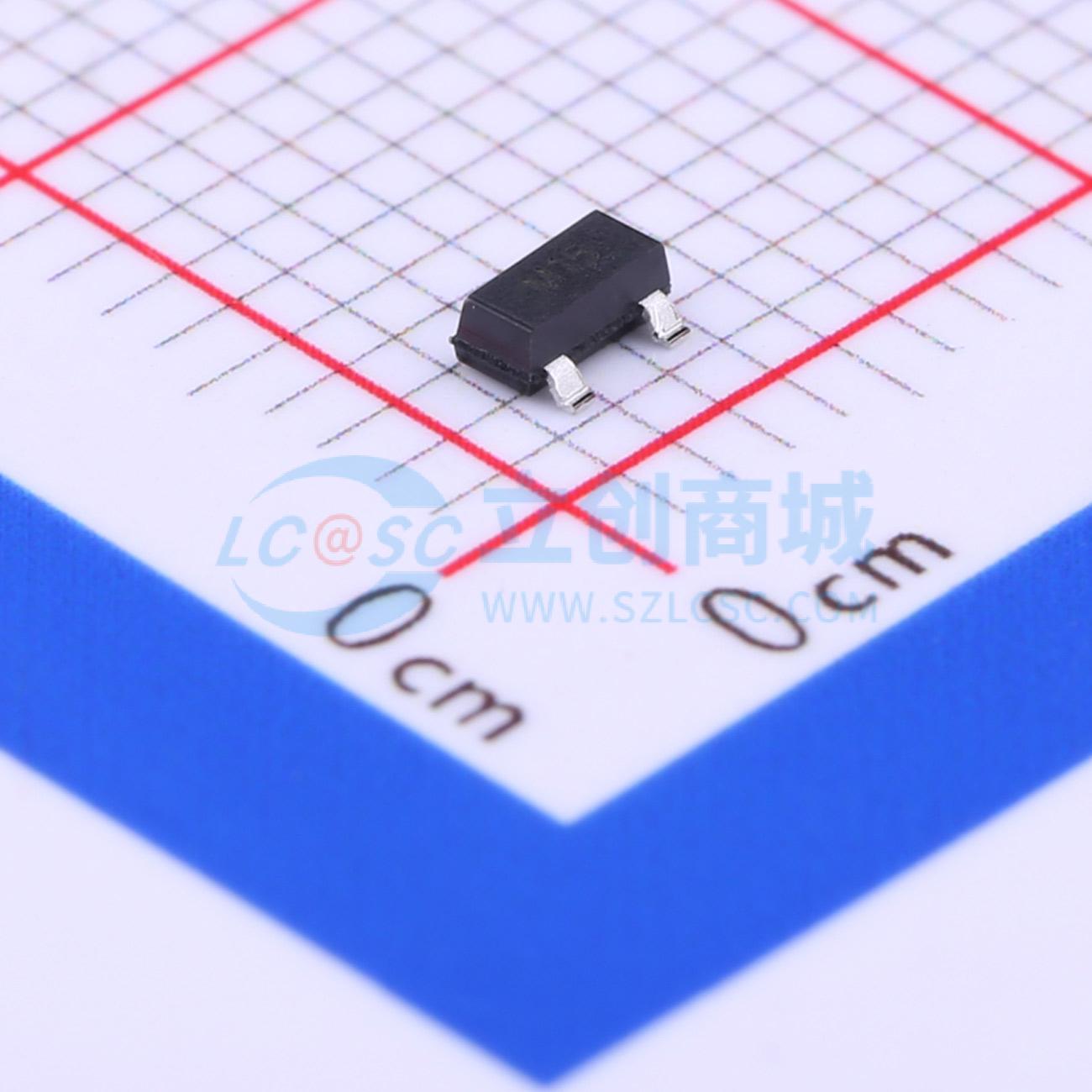

SM15.TCT
双向ESD 15V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM系列瞬态电压抑制器（TVS）旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的电压浪涌影响。TVS二极管具有高浪涌能力、低工作电压和钳位电压以及快速响应时间的特点。这使其非常适合用作敏感半导体组件的板级保护。双结共阳极设计允许用户保护一条双向数据线或两条单向线路。薄型SOT23封装为“拥挤”电路板的设计提供了灵活性。SM系列将满足IEC 61000 - 4 - 2（原IEC 801 - 2）4级空气和接触放电“人体模型”的浪涌要求。
- 品牌名称
- SEMTECH
- 商品型号
- SM15.TCT
- 商品编号
- C85195
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压 | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF；75pF |
商品概述
SM系列瞬态电压抑制器（TVS）旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的电压浪涌影响。 TVS二极管具有高浪涌能力、低工作电压和箝位电压以及快速响应时间的特点。这使其非常适合用作敏感半导体组件的板级保护。双结共阳极设计允许用户保护一条双向数据线或两条单向线路。薄型SOT23封装为“拥挤”电路板的设计提供了灵活性。 SM系列将满足IEC 61000 - 4 - 2（原IEC 801 - 2）4级空气和接触放电“人体模型”的浪涌要求。
商品特性
- 300瓦峰值脉冲功率（tp = 8 / 20μs）
- 数据和电源线的瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触），IEC 61000 - 4 - 4（EFT）40A（5/50ns），IEC 61000 - 4 - 5（雷击）12A（8/20μs）
- 保护一条双向线路或两条单向线路
- 工作电压：5V、12V、15V、24V和36V
- 低箝位电压
- 固态硅雪崩技术
应用领域
-手机及配件-便携式电子设备-工业控制-机顶盒-服务器、笔记本电脑和台式电脑
