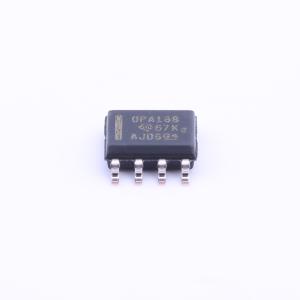

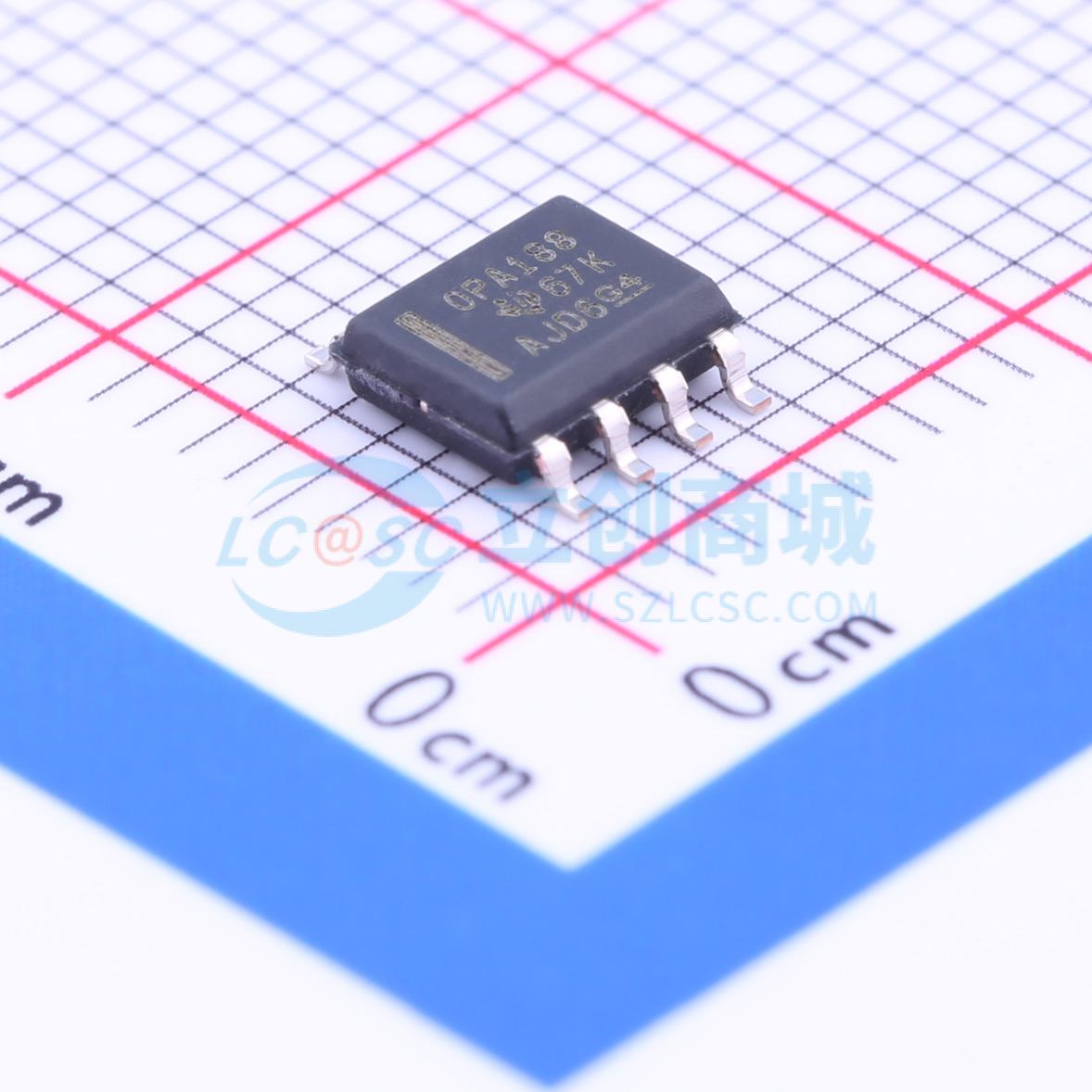

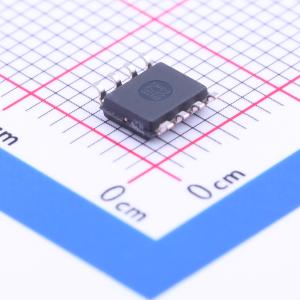

温馨提醒：图片仅供参考，商品以实物为准
OPA188AIDR
精密、低噪声、轨到轨输出、36 V零漂移运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA188 低噪声、轨到轨输出、36V、零温漂、精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA188AIDR
- 商品编号
- C85166
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 2MHz | |
| 输入偏置电流(Ib) | 160pA | |
| 输入失调电压(Vos) | 25uV | |
| 共模抑制比(CMRR) | 146dB | |
| 压摆率(SR) | 0.8V/us | |
| 输出电流 | 16mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 30nV/℃ | |
| 静态电流(Iq) | 450uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-2V；2V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 8.8nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 320pA |
商品概述
OPA188运算放大器采用专有自动归零技术，以提供低失调电压（最大为25μV）并随时间推移和温度变化而实现接近零漂移的性能。此高精度低静态电流微型放大器提供高输入阻抗和摆幅为电源轨15mV之内的轨到轨输出。输入共模范围包括负电源轨。单电源或双电源可在4V至36V（±2V至±18V）范围内使用。单通道版本采用微型SOT - 23 - 5、MSOP - 8和SO - 8封装。所有版本的额定工作温度范围均为 - 40℃至+125℃。
商品特性
- 低失调电压：25μV（最大值）
- 零漂移：0.03μV/℃
- 低噪声：8.8nV/√Hz
- 0.1Hz至10Hz噪声：0.25μVPP
- 出色的DC精度
- 电源抑制比（PSRR）：142dB
- 共模抑制比（CMRR）：146dB
- 开环路增益：136dB
- 增益带宽：2MHz
- 静态电流：510μA（最大值）
- 宽电源电压：±2V至±18V
- 轨至轨输出
- 输入包括负电源轨
- 已过滤射频干扰（RFI）的输入
- 微型尺寸封装
应用领域
- 桥式放大器
- 应力计
- 传感器应用
- 温度测量
- 电子称
- 医疗仪表
- 电阻温度检测器
