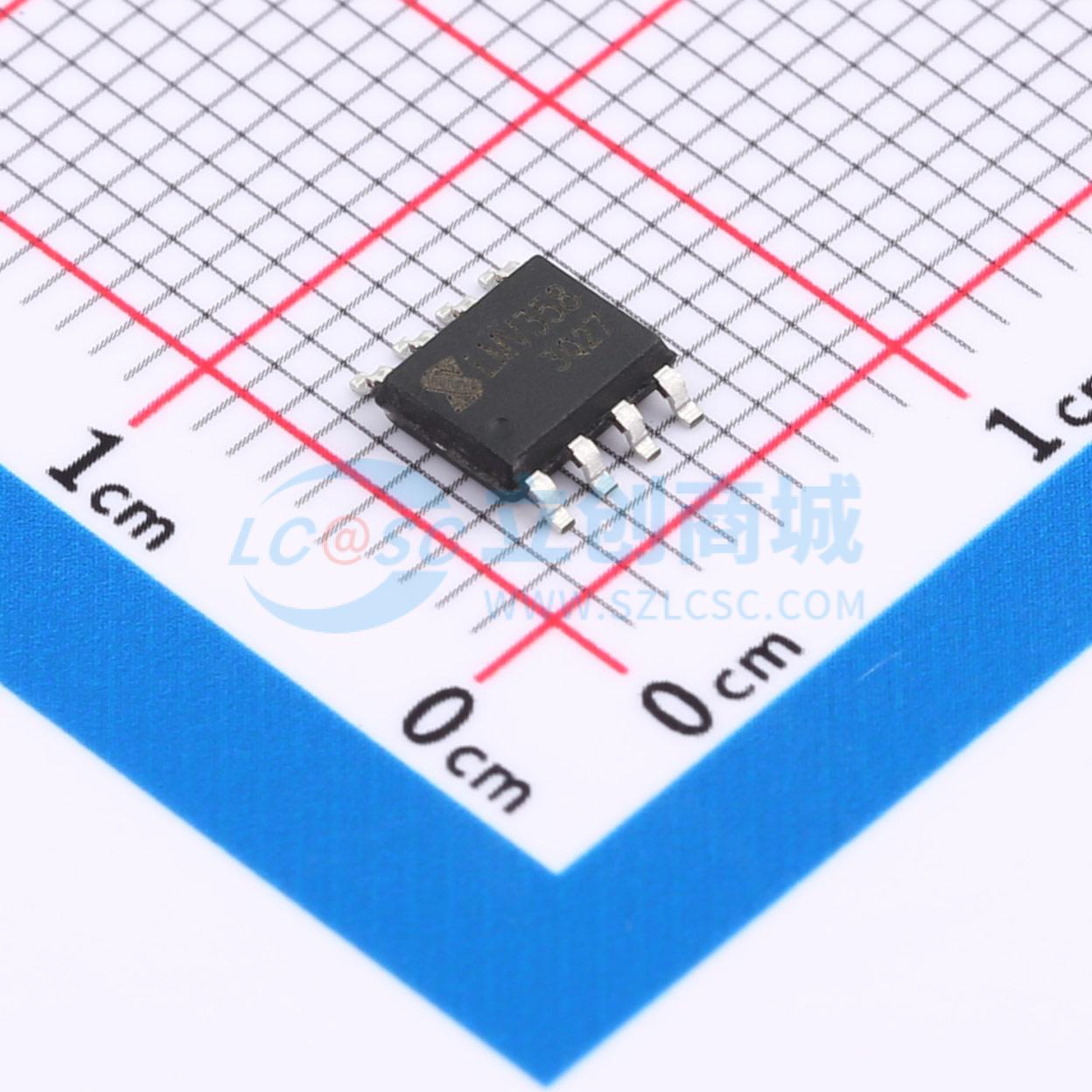

LMV358-JSM实物图
  • LMV358-JSM商品缩略图
  • LMV358-JSM商品缩略图
  • LMV358-JSM商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

LMV358-JSM

低功耗rail-to-rail运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
运算放大器，低功耗,轨到轨输入输出,2通道运放
品牌名称
JSMSEMI(杰盛微)
商品型号
LMV358-JSM
商品编号
C7529462
商品封装
SOP-8​
包装方式
编带
商品毛重
0.2272克(g)

商品参数

属性参数值
商品目录运算放大器
放大器数双路
最大电源宽度(Vdd-Vss)7.5V
轨到轨轨到轨输入,轨到轨输出
增益带宽积(GBP)1.1MHz
输入失调电压(Vos)800uV
输入失调电压温漂(Vos TC)84uV/℃
压摆率(SR)500V/ms
输入偏置电流(Ib)10pA
属性参数值
输入失调电流(Ios)10pA
噪声密度(eN)27nV/√Hz@1kHz
共模抑制比(CMRR)70dB
输入失调电流温漂(Ios TC)-
静态电流(Iq)45uA
输出电流28mA
工作温度-40℃~+85℃
单电源2.1V~5.5V
双电源(Vee~Vcc)-1.25V~2.75V

商品概述

LMV358（双路）是一款rail-to-rail输入、输出电压反馈、低功耗的运算放大器。其拥有较宽的输入共模电压和输出摆幅；最低工作电压可达2.1V，最大工作电压推荐为5.5V。各类袖珍或便携式立体声收录机中作功率放放大器。

LMV358具有在每路运放约45uA功耗的情况下，能提供1MHz增益带宽积。其具有极低的输入偏置电流（约10pA级），可用于集成，光电二极管放大器和压电传感器。Rail to Rail输入和输出缓冲也用于单电源系统中的特定集成电路设计。

该系列放大器的应用包括安全监测，便携式设备，电池和电源，供应的控制，低的电力传感器系统中的信号处理和接口。

商品特性

  • 低功耗
  • 轨到轨输入和输出，典型0.8mv的Vos
  • 单位增益稳定
  • 增益带宽积1.1MHz
  • 低输入偏置电流：10pA级，<1nA
  • 2.1V~5.5V的工作电压
  • 低工作电流：45uA每通道

应用领域

  • ASIC输入和输出运放
  • 传感器接口
  • 压电传感放大器
  • 医疗器械
  • 移动通信音频输出
  • 便携式系统
  • 电池供电设备
  • DSP接口
