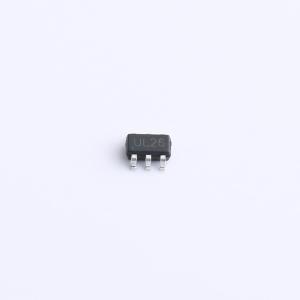

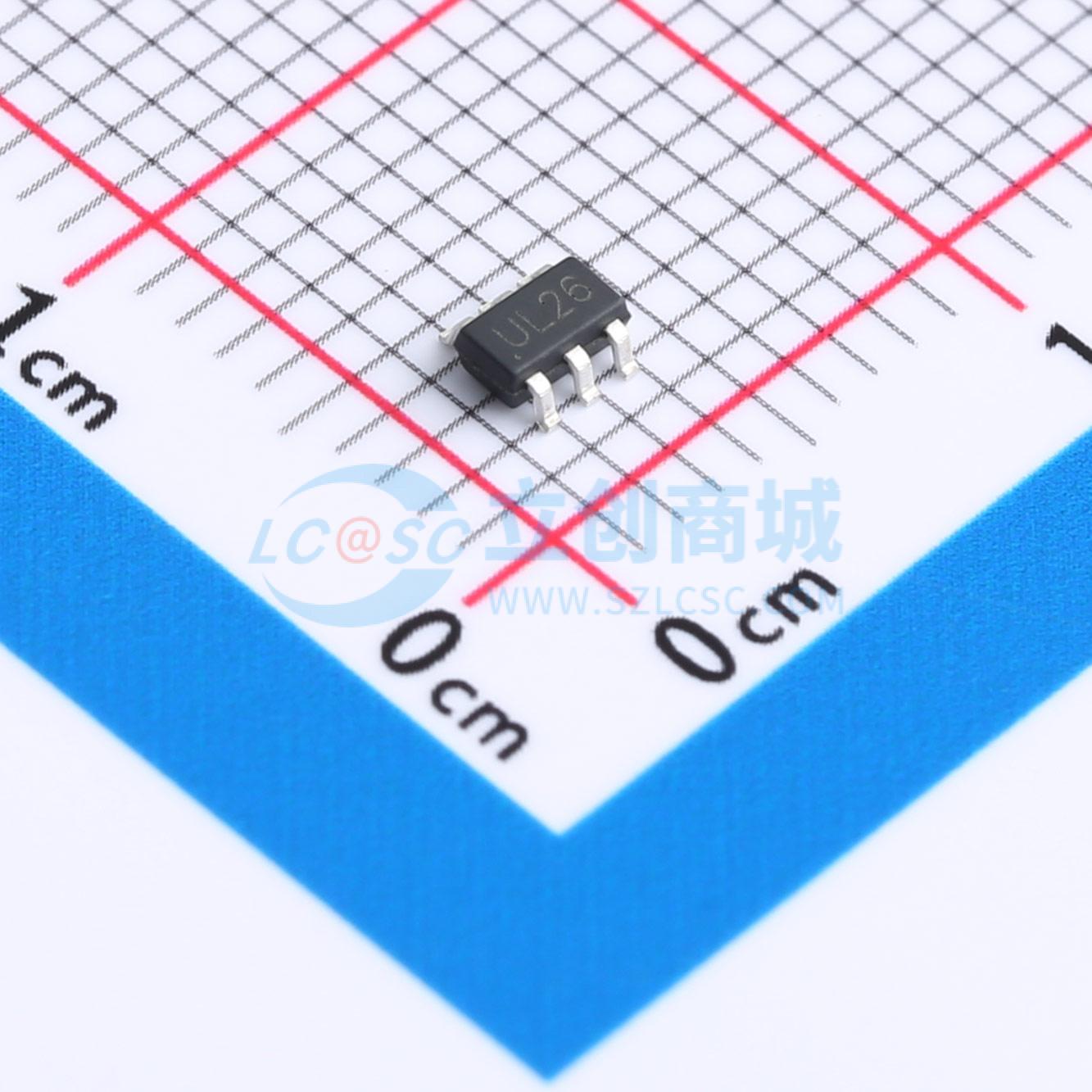

USBLC6-2SC6-JSM

单向ESD 5V截止峰值浪涌电流：17A@8/20us

描述: 静电放电(ESD)保护器件@@单向 ESD，可防30kV静电
品牌名称: JSMSEMI(杰盛微)
商品型号: USBLC6-2SC6-JSM
商品编号: C7529467
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.036667克(g)

商品参数

商品概述

USBLC6-2SC6是一款超低电容TVS阵列，采用领先的单片硅技术，可实现快速响应时间和低ESD钳位电压，使其成为保护电压敏感高速数据线的理想解决方案。USBLC6-2SC6具有超低电容，典型值为0.6 pF，符合IEC 61000-4-2（ESD）标准，空气放电±15 kV，接触放电±8 kV。它采用6引脚无铅SOT23-6封装。小尺寸、超低电容和高ESD浪涌能力的结合，使其非常适合用于多媒体等高速端口应用。

商品特性

超低电容：典型值0.6 pF（I/O - GND）
超低泄漏：纳安级
低工作电压：5.0 V
最多可保护4条数据线和1条电源线
低钳位电压
符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试空气：±20 kV 放电：±15 kV
- IEC61000-4-5（雷击）4.5 A（8/20 μs）
SOT23-6封装
符合RoHS标准

应用领域

显示器和平板显示器
机顶盒和数字电视
视频图形卡
数字视频接口（DVI）
笔记本电脑
PCI Express和串行SATA端口

数据手册PDF

放大查看下载PDF

优惠活动

4.9折

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	18V
	峰值脉冲电流(Ipp)	17A@8/20us
	峰值脉冲功率(Ppp)	60W@8/20us；300W@8/20us

	属性	参数值
	击穿电压	7.5V
	反向电流(Ir)	500nA
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.6pF
