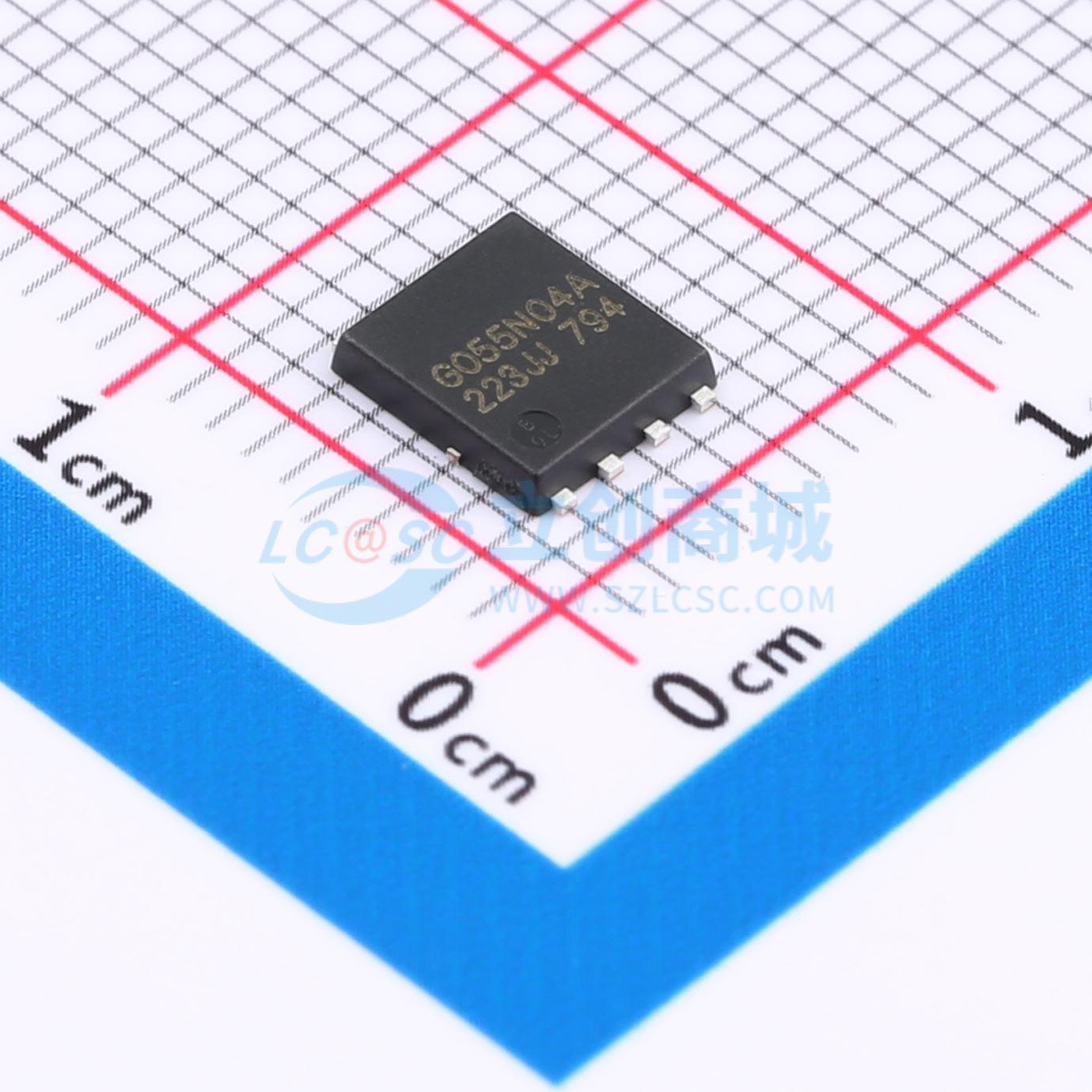

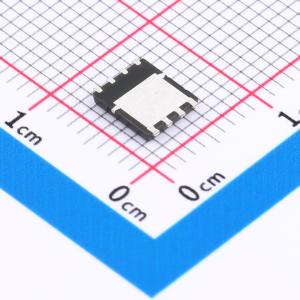

JMTG055N04A
N沟道增强型功率MOSFET
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：40V, 75A。 RDS(ON) < 4.9mΩ @ VGS = 10V。 RDS(ON) < 7.5mΩ @ VGS = 4.5V。 先进的沟槽技术。 出色的RDS(ON)和低栅极电荷。 无铅。应用：负载开关。 PWM应用
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JMTG055N04A
- 商品编号
- C7527412
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.25872克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 75A | |
| 导通电阻(RDS(on)) | 3.8mΩ@10V | |
| 耗散功率(Pd) | 46W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 73nC | |
| 输入电容(Ciss) | 3.778nF | |
| 反向传输电容(Crss) | 224pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 267pF | |
| 栅极电压(Vgs) | ±20V |
