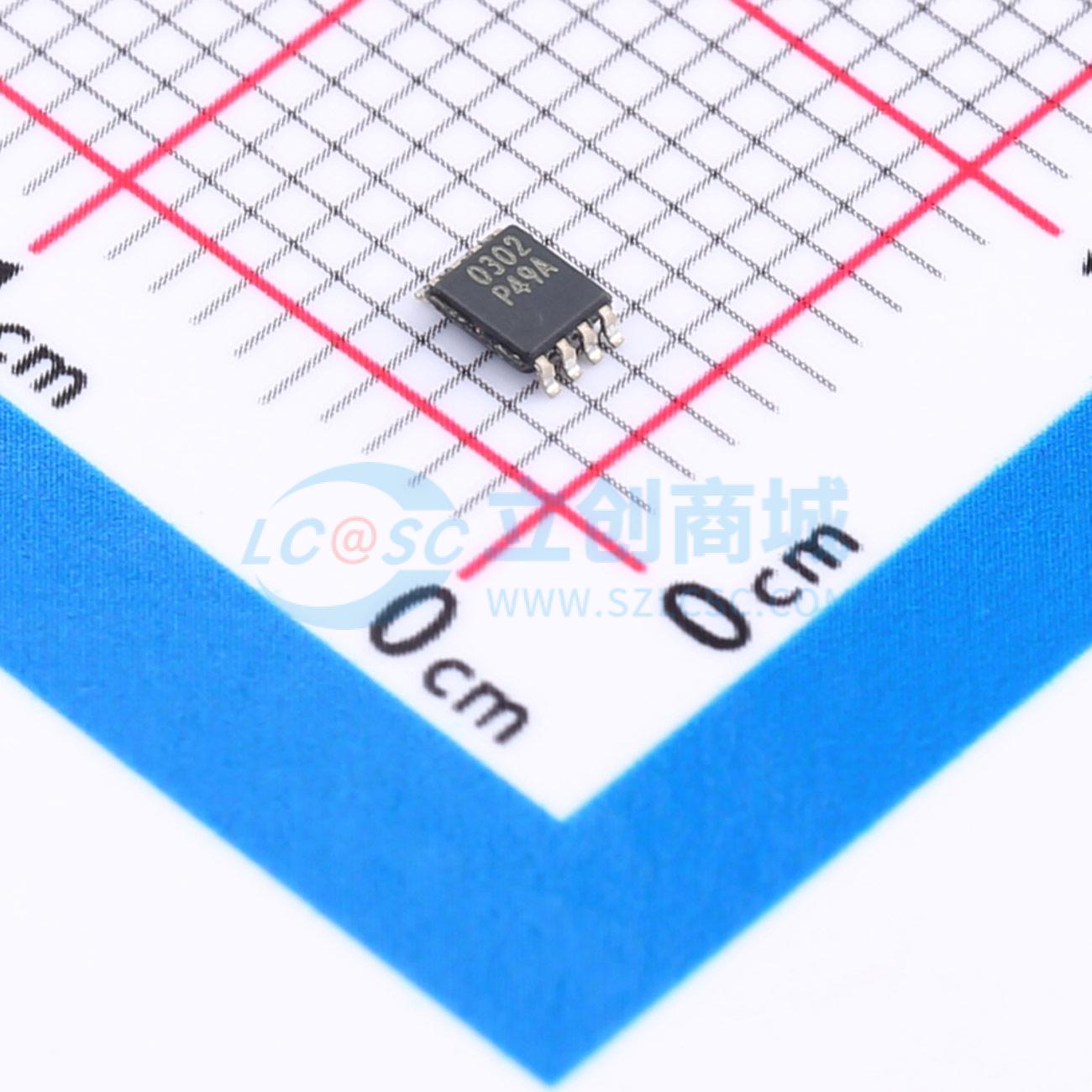

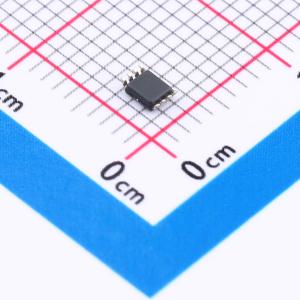

温馨提醒：图片仅供参考，商品以实物为准
RS0302YVS8
双路双向I2C总线和SMBus电压电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工业电子，汽车电子，消费电子
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS0302YVS8
- 商品编号
- C7502497
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | - | |
| 元件数 | 2 | |
| 每个电路通道数 | 2 | |
| 输出类型 | 开漏 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自动方向检测；输出使能高阻 |
商品概述
这款具备使能（EN）输入的双向I²C和SMBus电平转换器，其工作电压范围V_REF1为1.0V至5.5V，V_REF2为1.8V至5.5V。RS0302无需方向引脚即可实现1.0V至5V之间的双向电压转换。其开关的低导通电阻（R_ON）使得连接具有最小的传播延迟。当EN为高电平时，转换器开关导通，SCL1和SDA1 I/O分别连接到SCL2和SDA2 I/O，从而允许端口间的双向数据流。当EN为低电平时，转换器开关关闭，端口间呈现高阻态。在I²C应用中，400pF的总线电容限制制约了可连接的设备数量和总线长度。使用RS0302可使系统设计者隔离总线的两个部分，从而能够容纳更多的I²C设备或更长的走线长度。RS0302还可用于运行两条总线，一条工作频率为400kHz，另一条为100kHz。如果两条总线以不同频率工作，当另一条总线需要400kHz操作时，100kHz总线必须被隔离。如果主设备以400kHz运行，由于中继器增加的延迟，系统最大工作频率可能低于400kHz。RS0302提供绿色SOT23-8、XDFN1.4X1-8和VSSOP8封装，工作环境温度范围为-40℃至+85℃。
商品特性
- V_REF1电压范围1.0V至5.5V，V_REF2电压范围1.8V至5.5V（V_REF1 < V_REF2）
- 适用于混合模式I²C应用中SDA和SCL线路的2位双向转换器
- 兼容I²C和SMBus
- 最大传播延迟小于1.5ns，可适配标准模式和快速模式I²C设备以及多主设备
- 无需方向引脚即可提供双向电压转换
- 支持V_REF1在-1.0V、1.2V、1.8V、2.5V、3.3V与V_REF2在1.8V、2.5V、3.3V、5V之间的电压电平转换
- 输入和输出端口之间低至3.5Ω的导通状态连接，提供更小的信号失真
- 开漏I²C I/O端口（SCL1、SDA1、SCL2和SDA2）
- 当EN为低电平时，SCL1、SDA1、SCL2和SDA2引脚呈高阻态
- 当EN为低电平时，提供无锁定操作的隔离
- 5V耐受I²C I/O端口，支持混合模式信号操作
- 扩展工作温度范围：-40℃至+85℃
应用领域
- I²C、SMBus、PMBus、MDIO、UART、低速SDIO、GPIO及其他双信号接口
- 汽车信息娱乐主机
- 汽车仪表盘
- 汽车驾驶辅助摄像头
