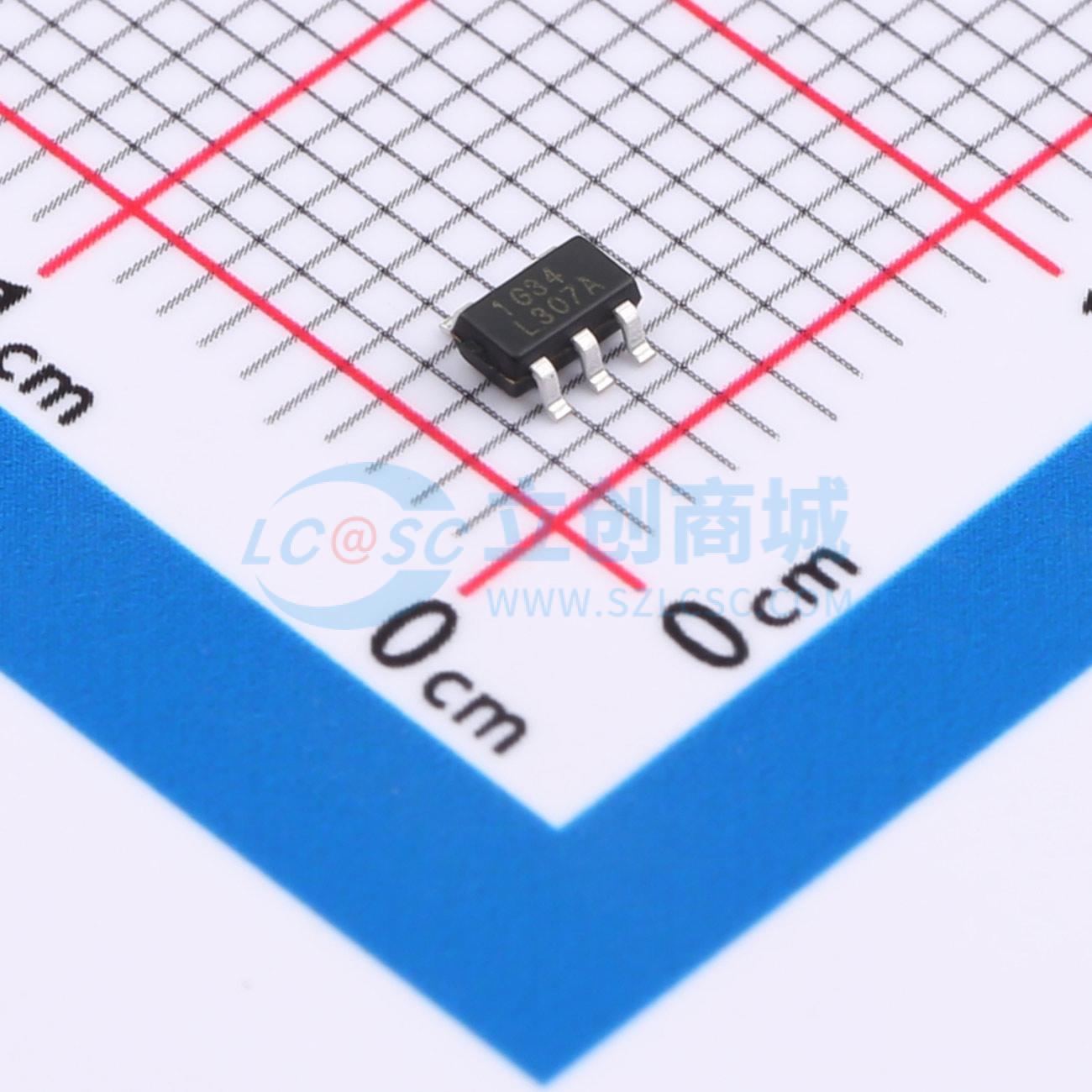

温馨提醒：图片仅供参考，商品以实物为准
RS1G34XF5
单缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 库存超2年，现货特价清仓
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G34XF5
- 商品编号
- C7502504
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.0521克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | - | |
| 传播延迟(tpd) | 3.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 1 | |
| 功能特性 | 局部关断模式 |
商品概述
RS1G34 单缓冲门设计用于 1.65V 至 5.5V 的 VCC 工作电压。该器件以正逻辑执行布尔函数 Y = A。这款 CMOS 器件在宽广的 VCC 工作范围内，在保持低静态功耗的同时具备高输出驱动能力。RS1G34 采用绿色 SOT23-5 和 SC70-5 封装，可在 -40°C 至 +125°C 的环境温度范围内工作。
商品特性
- 工作电压范围：1.65V 至 5.5V
- 低功耗：1 μA（最大值）
- 工作温度范围：-40°C 至 +125°C
- 输入可承受高达 5.5V 的电压
- 高输出驱动能力：在 VCC = 3.0V 时达 ±24mA
- Ioff 支持部分断电模式操作
- 微型封装：SOT23-5，SC70-5
应用领域
- AC接收器
- 蓝光播放器与家庭影院
- 台式机或笔记本电脑
- 数码摄像机
- 移动电话
