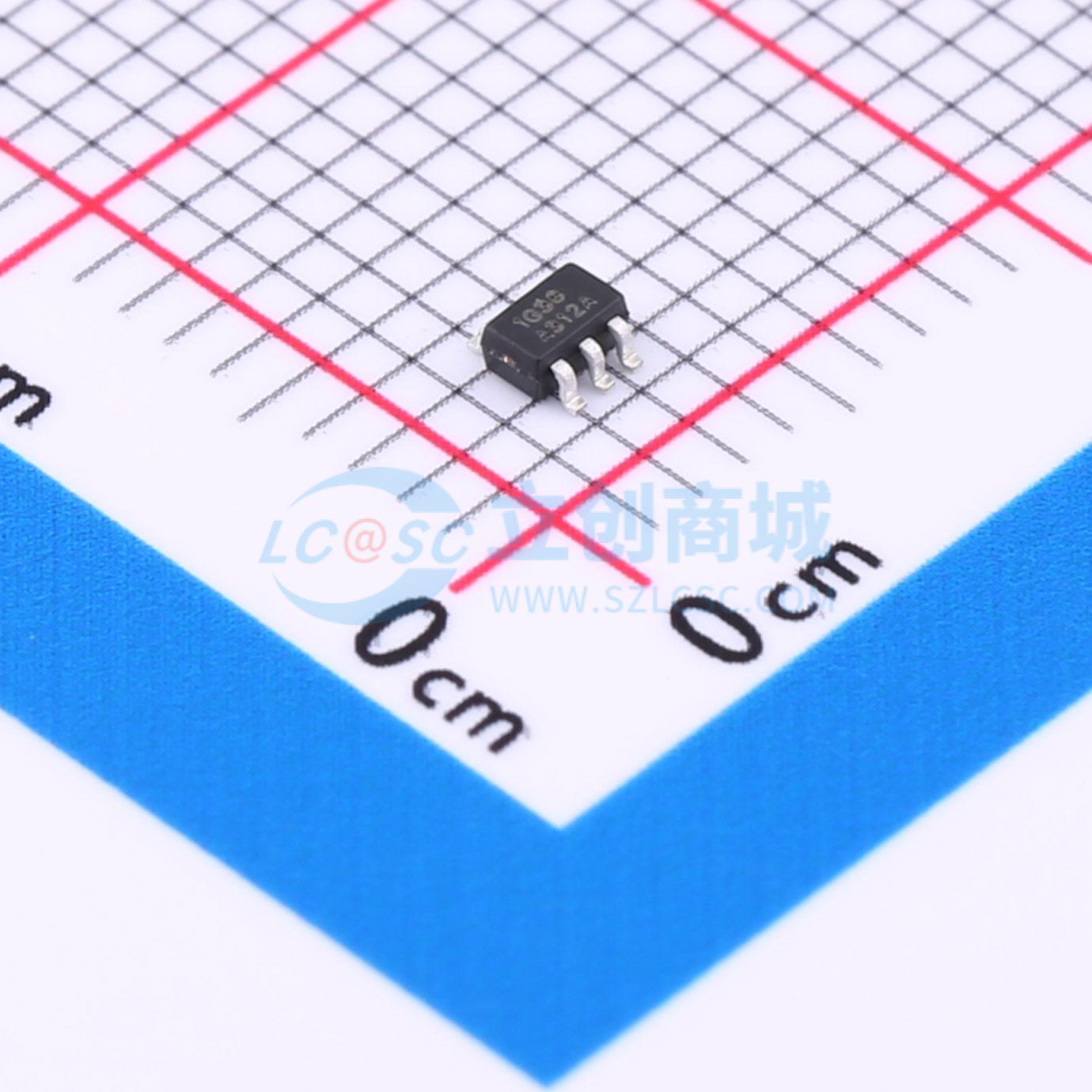

温馨提醒：图片仅供参考，商品以实物为准
RS1G38XC5
单2输入与非门，漏极开路输出
- 描述
- 工业电子，汽车电子，消费电子
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G38XC5
- 商品编号
- C7502505
- 商品封装
- SC70-5
- 包装方式
- 编带
- 商品毛重
- 0.0165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 550mV | |
| 系列 | RS1G38 | |
| 传播延迟(tpd) | 3.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
RS1G38器件设计用于1.65V至5.5V的Vcc工作电压。该器件是一个具有开漏输出的单路双输入与非门缓冲器，在正逻辑中执行布尔函数Y = A × B (上划线) 或 Y = A (上划线) + B (上划线)。该器件针对使用Ioff的部分断电应用进行了全面规定。Ioff电路在器件断电时禁用输出，从而抑制电流回流至器件，防止器件损坏。RS1G38采用绿色SOT23-5和SC70-5封装，工作环境温度范围为-40℃ ~ +125℃。
商品特性
- 工作电压范围：1.65V ~ 5.5V
- 低功耗：1 μA (最大值)
- 工作温度范围：-40℃ ~ +125℃
- 输入可接受高达5.5V的电压
- 高输出驱动能力：在Vcc = 3.0V时达±24mA
- 微型封装：SOT23-5， SC70-5
应用领域
- 有源噪声消除
- 条码扫描仪
- 血压监测仪
- 持续气道正压通气机
- 指纹识别
- 网络附加存储
