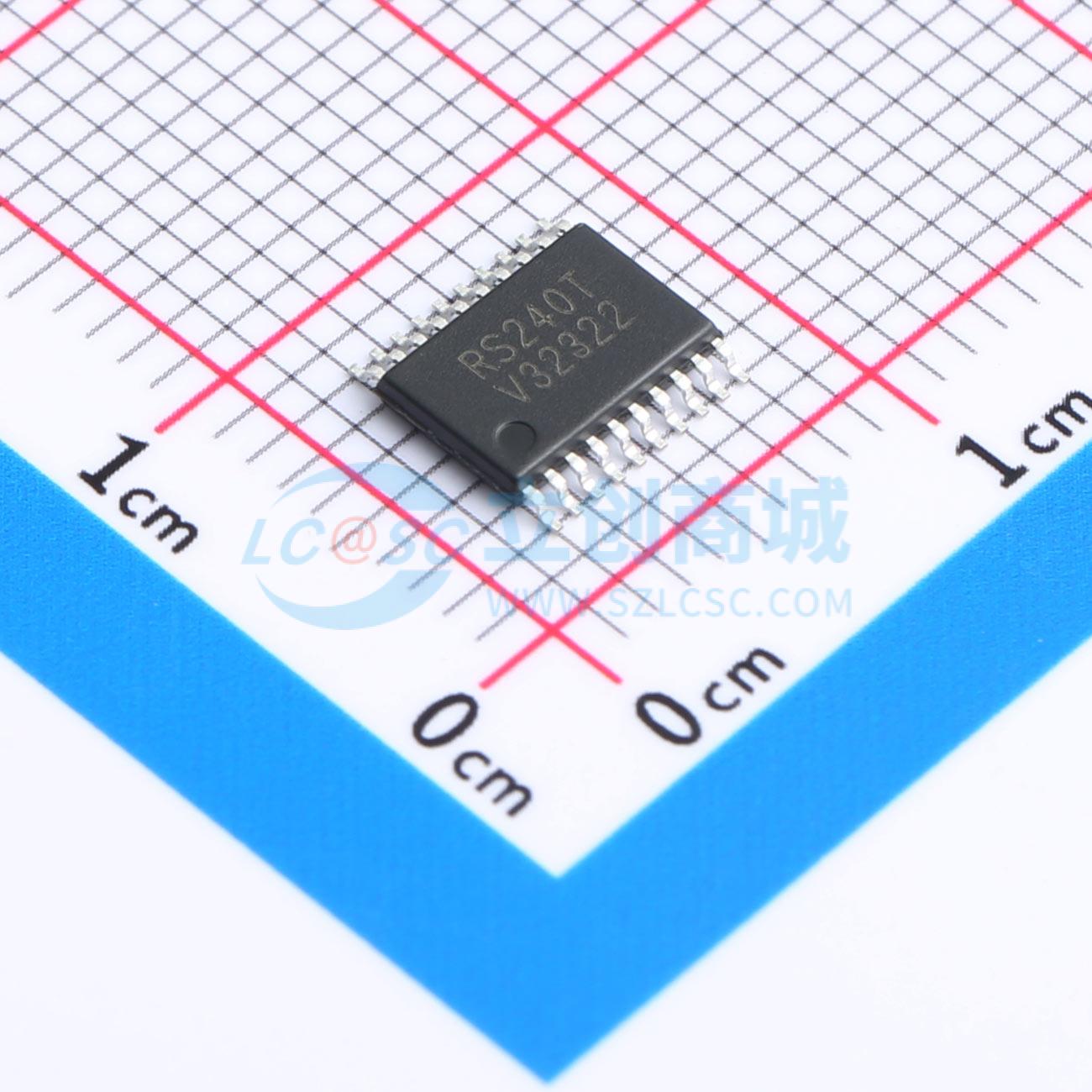

温馨提醒：图片仅供参考，商品以实物为准
RS240TXTSS20
八进制缓冲器和带三态输出的线路驱动器
- 描述
- 工业电子，汽车电子，消费电子
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS240TXTSS20
- 商品编号
- C7502519
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.0845克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 门电路数量 | 2 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.76V；3.76V | |
| 输出低电平(VOL) | 690mV；730mV | |
| 系列 | RS240T | |
| 传播延迟(tpd) | 8ns@5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 1 | |
| 功能特性 | 可控输出使能 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 |
商品概述
RS240T器件由两个具有独立输出使能输入的4位缓冲器/驱动器组成。当输出使能为低电平时，器件将来自A输入端的反相数据传递到Y输出端。当输出使能为高电平时，输出端处于高阻态。其工作电压范围为4.5V至5.5V。为确保在上电或掉电期间保持高阻态，输出使能应通过上拉电阻连接到电源电压，该电阻的最小值由驱动器的电流吸收能力决定。
商品特性
- 电源电压范围：4.5V至5.5V
- 三态输出驱动总线线路
- 低功耗：最大电源电流40μA
- TTL输入兼容
- 在5V电压下提供±24mA输出驱动能力
- 最大输入电流2μA
- 扩展工作温度范围：-40℃至125℃
- 微型封装：TSSOP20，SOP20
应用领域
- 服务器
- 智能电网
- 网络交换机
- 信息娱乐系统
- 监控摄像头
