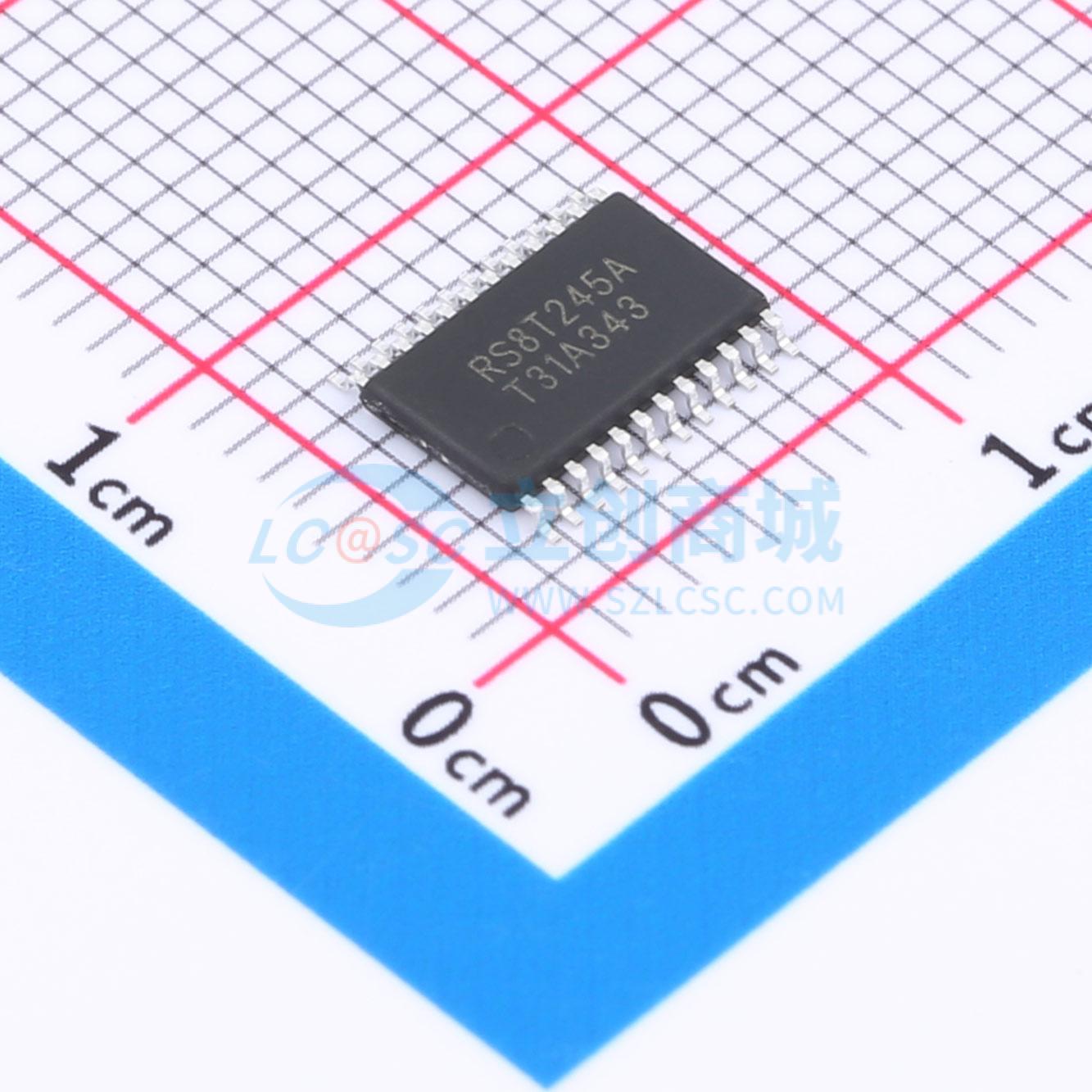

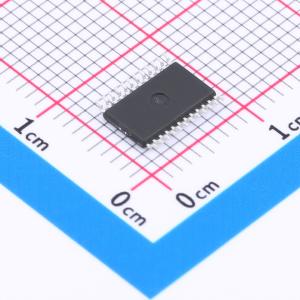

温馨提醒：图片仅供参考，商品以实物为准
RS8T245AXTSS24-G
8位双电源总线收发器，具备可配置电压转换和三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工业电子，汽车电子，消费电子
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8T245AXTSS24-G
- 商品编号
- C7502540
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.1346克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 1.65V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | 1.65V~5.5V | |
| 元件数 | - | |
| 每个电路通道数 | 8 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护；输出使能高阻 |
商品概述
这款8位非反相总线收发器是一款双向电压电平转换器，可用于在混合电压系统之间建立数字开关兼容性。它采用两个独立可配置的电源轨，V_CCA和V_CCB均支持1.65V至5.5V的工作电压。A端口、DIR和OE（上划线）引脚参考V_CCA电源，B端口参考V_CCB电源。这使其能够支持较低和较高的逻辑信号电平，并在1.8V、2.5V、3.3V和5.5V电压节点之间提供双向转换能力。 该器件设计用于两个数据总线之间的异步通信。方向控制输入和输出使能输入的逻辑电平可激活B端口输出或A端口输出，或将两个输出端口置于高阻态。当B端口输出被激活时，器件将数据从A总线传输到B总线；当A端口输出被激活时，则将数据从B总线传输到A总线。A和B端口上的输入电路始终处于活动状态，必须施加逻辑高电平或低电平，以防止过大的I_CC和I_CCZ电流。 该器件针对使用I_OFF的部分断电应用进行了全面规定。I_OFF电路会禁用输出，防止在器件断电时产生破坏性的电流回流。 V_CC隔离特性确保，如果任一V_CC输入处于GND，所有输出都将处于高阻态。 为确保在上电或断电期间保持高阻态，OE（上划线）应通过上拉电阻连接到V_CC，该电阻的最小值由驱动器的电流吸收能力决定。 该器件的控制引脚由V_CCA供电。其工作环境温度范围为-40℃至+125℃。
商品特性
- 控制输入V_IH/V_IL电平参考V_CCA电压
- 电源范围：V_CCA和V_CCB：1.65V至5.5V
- 闩锁性能超过JESD 78，II类标准的100mA
- V_CC隔离：如果任一V_CC处于GND，则两个端口均处于高阻态
- I_OFF：支持部分断电模式操作
- 与RS8T245兼容
- 优化的上电结构以抑制毛刺
- 扩展温度范围：-40℃至+125℃
应用领域
- 手持设备
- 智能手机
- 平板电脑
- 台式电脑
