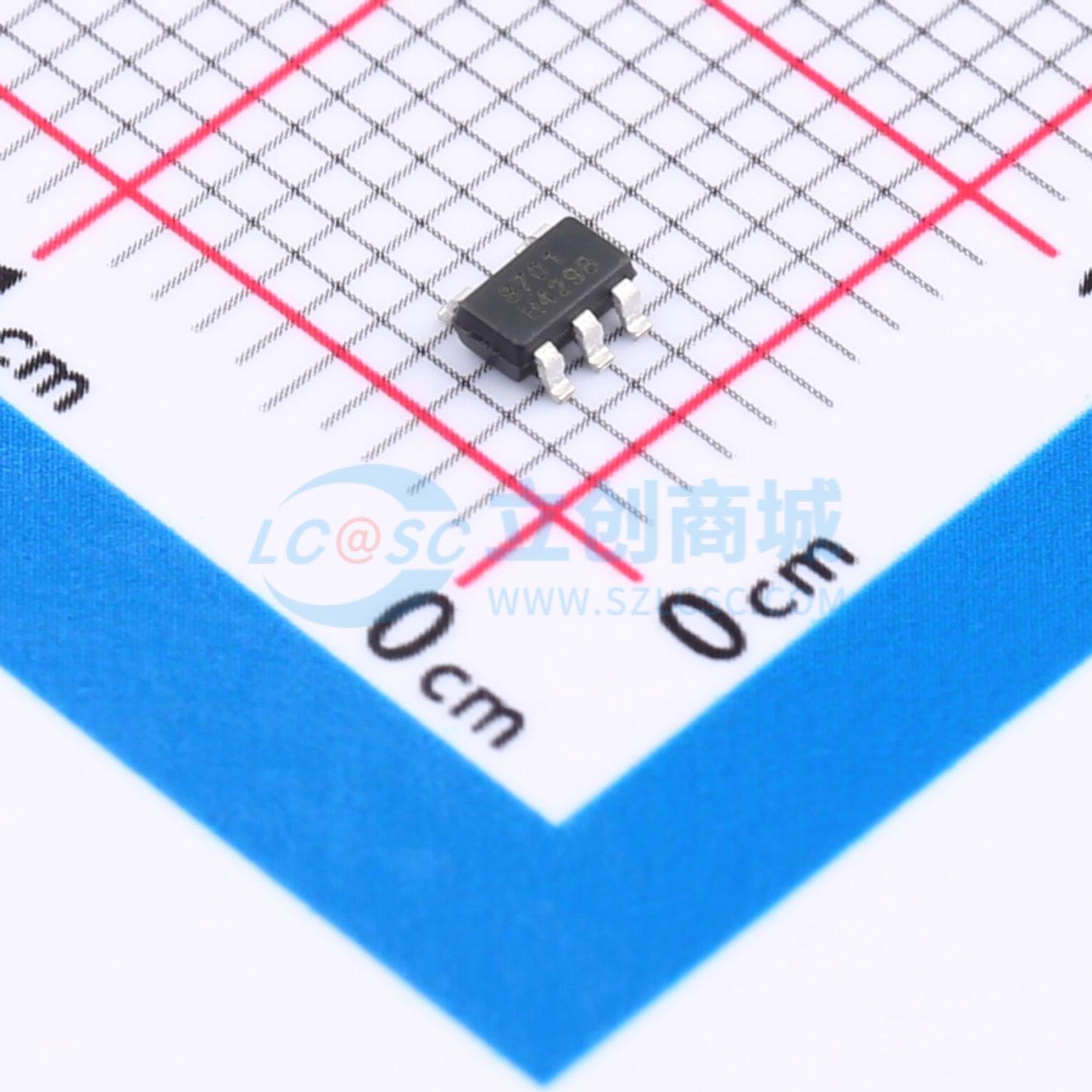

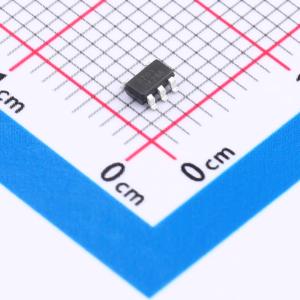

温馨提醒：图片仅供参考，商品以实物为准
RS8701XF
50MHz零交叉、低失真、高共模抑制比、轨到轨输入输出单电源运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高速运算放大器
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8701XF
- 商品编号
- C7502538
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | - | |
| 最大电源宽度(Vdd-Vss) | - | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 50MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 1.6uV/℃ | |
| 压摆率(SR) | 40V/us | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电流(Ios) | 50pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 4nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 7mA | |
| 输出电流 | 150mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.2V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
RS870X 系列零交越失真、轨到轨、高性能 CMOS 运算放大器针对极低电压、单电源应用进行了优化。轨到轨输入和输出、低噪声 (4.4uVpp) 以及高速运行 (50MHz 增益带宽) 使其成为驱动采样模数转换器的理想选择。应用包括音频、信号调理和传感器放大。该系列运算放大器也非常适合手机功率放大器控制环路。其特殊功能包括出色的共模抑制比、无输入级交越失真、高输入阻抗以及轨到轨输入和输出摆幅。输入共模范围涵盖负电源和正电源。这些器件是传感器接口、有源滤波器和便携式应用的理想选择。该系列运算放大器在 -40°C 至 +125°C 的完整温度范围以及 2.2V 至 5.5V 的单电源或双电源条件下均有规格定义。
商品特性
- 增益带宽：50MHz
- 零交越失真拓扑
- 共模抑制比：100 dB (典型值)
- 轨到轨输入和输出
- 低噪声：0.1Hz ~10Hz 频带内为 4.4uVpp
- 压摆率：40 V/μs
- 快速建立时间：至 0.01% 精度需 270ns
- 低失调电压：100uV (典型值)
- 低输入偏置电流：50pA (典型值)
- 电源范围：+2.2V 至 +5.5V
- 规格定义温度最高达 +125°C
- 微型封装：SOT23-5、SOP8、MSOP8、SOP14
应用领域
- 信号调理
- 数据采集
- 过程控制
- 有源滤波器
- 测试设备
- 音频
- 宽带放大器
