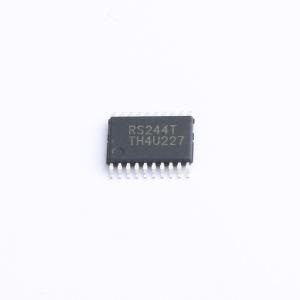

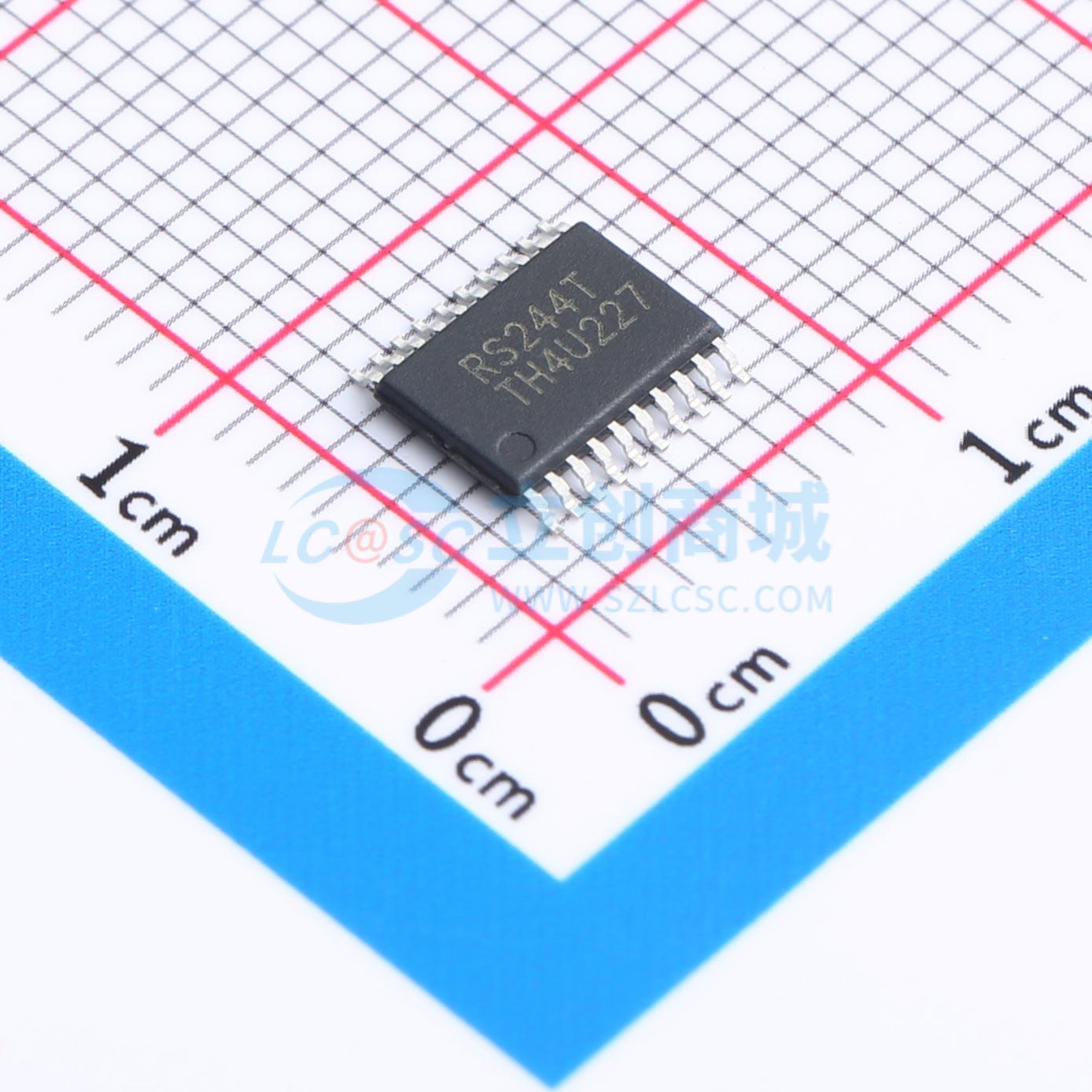

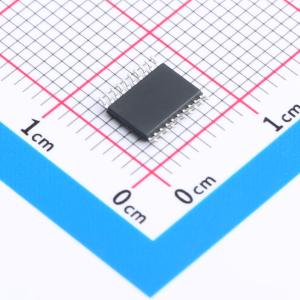

RS244TXTSS20
八进制缓冲器/驱动器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工业电子，汽车电子，消费电子
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS244TXTSS20
- 商品编号
- C7502514
- 商品封装
- TSSOP20
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 门电路数量 | 2 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.76V；3.76V | |
| 输出低电平(VOL) | 690mV；730mV | |
| 系列 | - | |
| 传播延迟(tpd) | 8.1ns@5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | 局部关断模式；可控输出使能 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 |
商品概述
RS244T 被组织为两个具有独立输出使能（OE）输入的 4 位缓冲器或驱动器。三态输出由输出使能输入 1OE（上划线）和 2OE（上划线）控制。OE 为高电平时，输出处于高阻抗状态。当 OE 为低电平时，器件将数据从输入 A 传递到输出 Y。电源电压工作范围为 4.5V 至 5.5V。
商品特性
- 电源电压范围：4.5V 至 5.5V
- 三态输出驱动总线线路
- 低功耗：最大 40uA Icc
- TTL 输入兼容
- VCC 隔离：如果 VCC 接地，两个端口均处于高阻抗状态
- IOFF：支持部分断电模式操作
- 扩展温度范围：-40°C 至 +125°C
- 微型封装：TSSOP20, SOP20
应用领域
- 服务器
- LED 显示屏
- 网络交换机
- 电源基础设施
- 电机驱动器
- I/O 扩展器
- 测试测量
