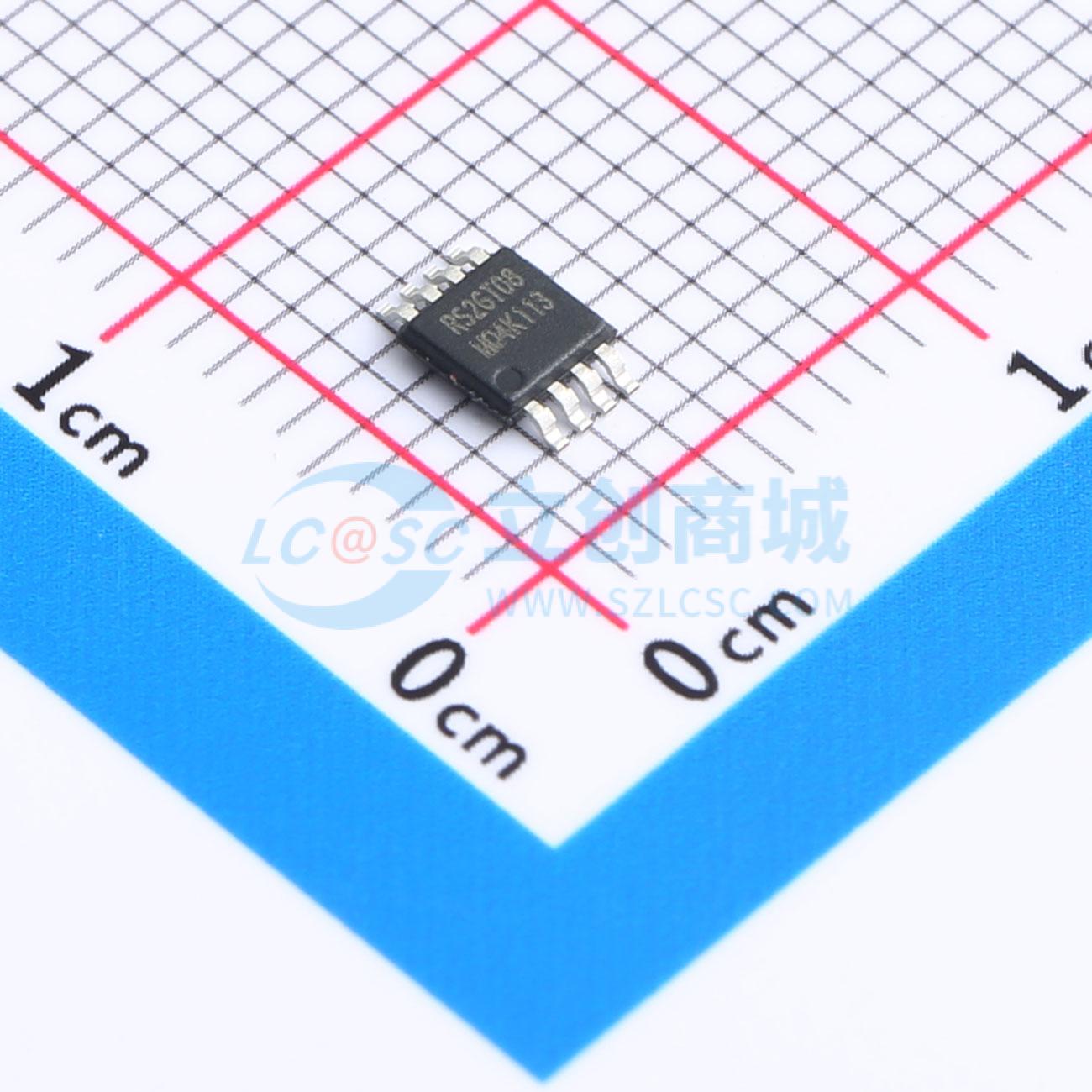

温馨提醒：图片仅供参考，商品以实物为准
RS2GT08XM
双2输入正与门
- 描述
- 工业电子，汽车电子，消费电子
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS2GT08XM
- 商品编号
- C7502516
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 2 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1V；1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 550mV；800mV；300mV | |
| 输出高电平(VOH) | 2.5V；4.8V；3.8V；4.2V；1.6V | |
| 输出低电平(VOL) | 450mV；550mV；500mV | |
| 系列 | - | |
| 传播延迟(tpd) | 4.3ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
RS2GT08双路2输入正与门专为2.0V至5.5V VCC操作而设计。该器件执行布尔函数Y = A × B或Y = A（上划线）+ B（上划线）的正逻辑功能。该器件完全指定用于采用Ioff的部分断电应用。Ioff电路会禁用输出，防止器件断电时产生破坏性的电流回流。RS2GT08采用绿色MSOP8和VSSOP8封装，工作环境温度范围为-40°C至+125°C。
商品特性
- 工作电压范围：2.0V至5.5V
- 低功耗：1 μA（最大值）
- 工作温度范围：-40°C至+125°C
- 输入兼容TTL电压
- 高输出驱动能力：在VCC = 5.0V时达±32mA
- 微型封装：MSOP8， VSSOP8
应用领域
- 主动降噪
- 条形码扫描仪
- 血压监测仪
- 持续气道正压通气机
- 指纹识别
