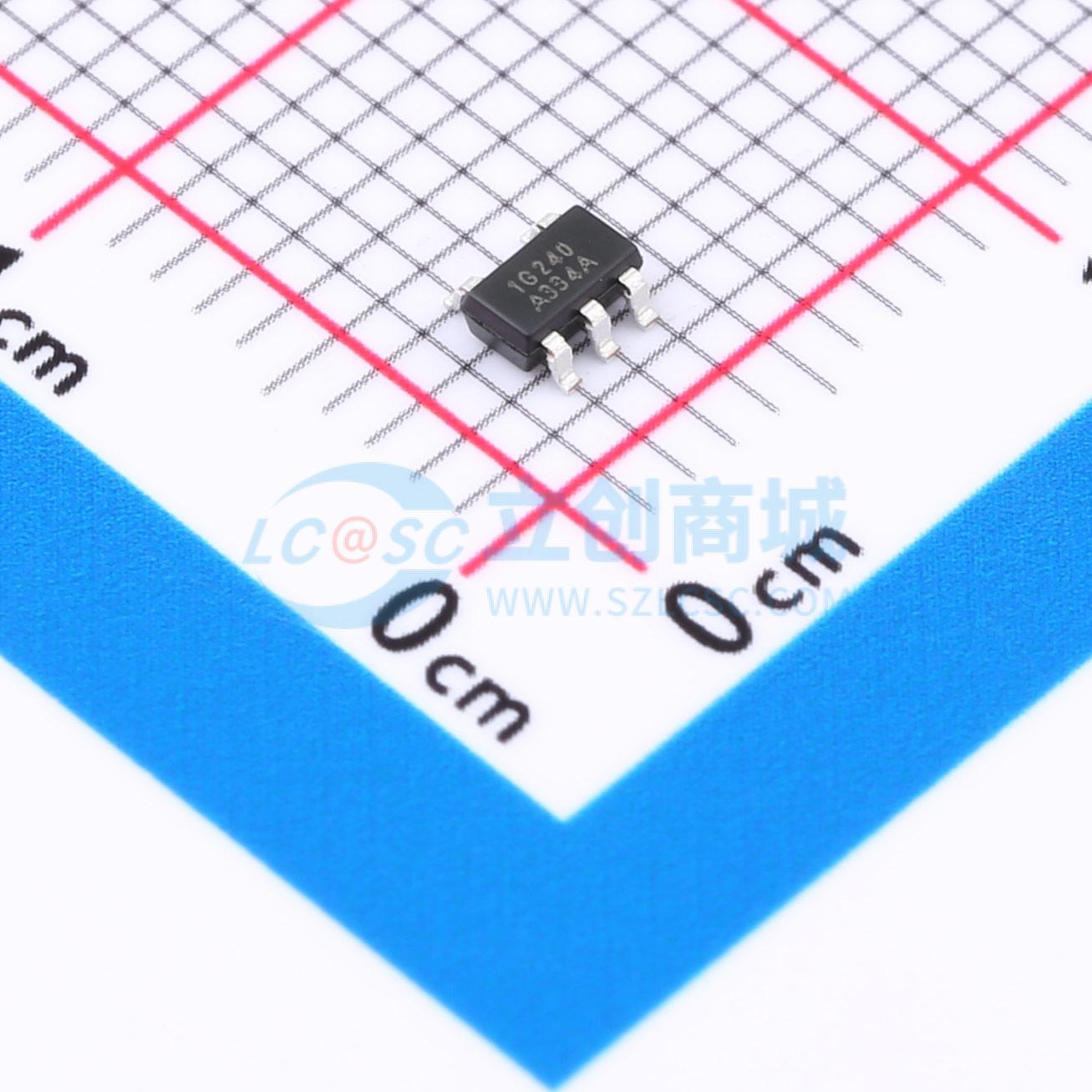

温馨提醒：图片仅供参考，商品以实物为准
RS1G240XF5
单缓冲器/驱动器，带三态输出
- 描述
- 工业电子，汽车电子，消费电子
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G240XF5
- 商品编号
- C7502509
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.055267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 3.8V；1.9V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；450mV；550mV | |
| 系列 | - | |
| 传播延迟(tpd) | 3.1ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 1 | |
| 功能特性 | 局部关断模式；可控输出使能 |
商品概述
该单缓冲器/驱动器设计用于1.65V至5.5V的VCC工作电压。该器件是一个具有三态输出的单线路驱动器。当输出使能输入为高电平时，输出被禁用。为确保在上电或断电期间处于高阻抗状态，OE（上划线）应通过上拉电阻连接到VCC；电阻的最小值由驱动器的电流吸收能力决定。该器件完全指定用于采用Ioff的部分断电应用。Ioff电路会禁用输出，防止器件断电时产生破坏性的电流回流。该器件采用环保的SOT23-5和SC70-5封装，工作环境温度范围为-40℃至+125℃。
商品特性
- 工作电压范围：1.65V至5.5V
- 低功耗：最大1 μA
- 工作温度范围：-40℃至+125℃
- 输入可接受电压至5.5V
- 高输出驱动能力：在VCC = 3.0V时达±24mA
- Ioff支持部分断电模式操作
- 微型封装：SOT23-5， SC70-5
应用领域
- 交流接收器
- 蓝光播放器和家庭影院
- 台式机或笔记本电脑
- 数码摄像机
- 移动电话
