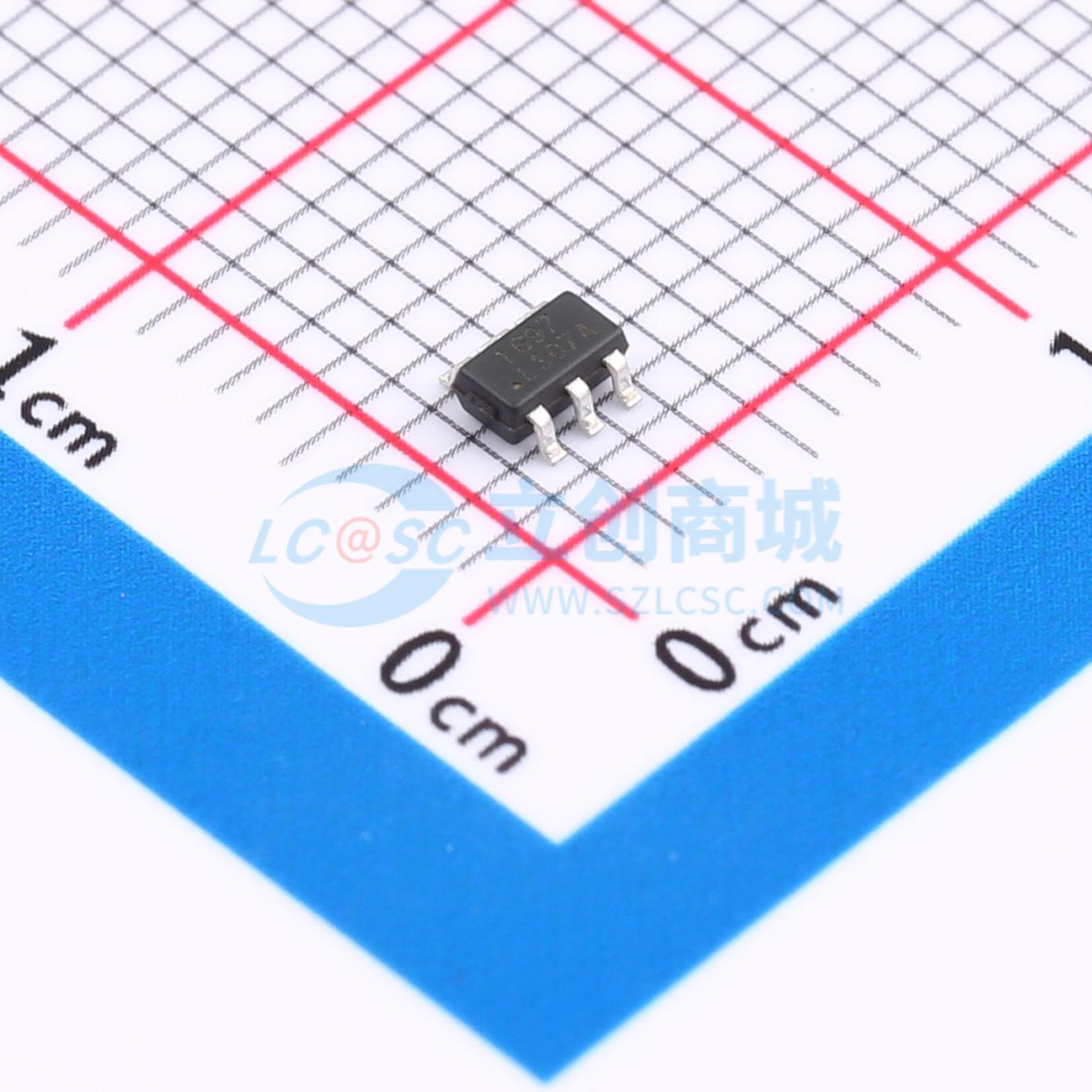

温馨提醒：图片仅供参考，商品以实物为准
RS1G97XH6
低功耗可配置多功能门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工业电子，汽车电子，消费电子
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G97XH6
- 商品编号
- C7502507
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.0503克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门；与门；或非门；或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV | |
| 系列 | RS1G97 | |
| 传播延迟(tpd) | 3.1ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式；带电插入保护；后驱动保护 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
RS1G97 可配置多功能门器件设计用于 1.65V 至 5.5V VCC 的电源电压工作。该器件具有可配置的多种功能，其输出状态由 3 位输入的八种模式决定。选择多路复用器、与门、或门、与非门、或非门、反相器和同相器等逻辑功能。所有输入均可连接到 VCC 或 GND。该器件可作为独立门电路工作，但由于施密特触发作用，其对上升沿和下降沿信号的输入阈值电平可能不同。RS1G97 完全规定了使用 Ioff 的部分断电应用。Ioff 电路会禁用输出，防止器件断电时产生破坏性的电流回流。该器件提供绿色 SOT23-6 和 SC70-6 封装，工作环境温度范围为 -40°C 至 +125°C。
商品特性
- 工作电压范围：1.65V 至 5.5V
- 低功耗：10 μA（最大值）
- 工作温度范围：-40°C 至 +125°C
- 输入可接受电压至 5.5V
- 高输出驱动能力：VCC = 3.0V 时为 ±24mA
- Ioff 支持带电插入、部分断电模式和反向驱动保护
- 微型封装：SOT23-6，SC70-6
应用领域
- 线缆解决方案
- 条形码扫描器
- 电子书阅读器
- 嵌入式个人电脑
- 网络附加存储
- 视频通信系统
- 服务器
- 无线数据接入卡
- 耳机
- 键盘
- 鼠标
- 局域网卡
