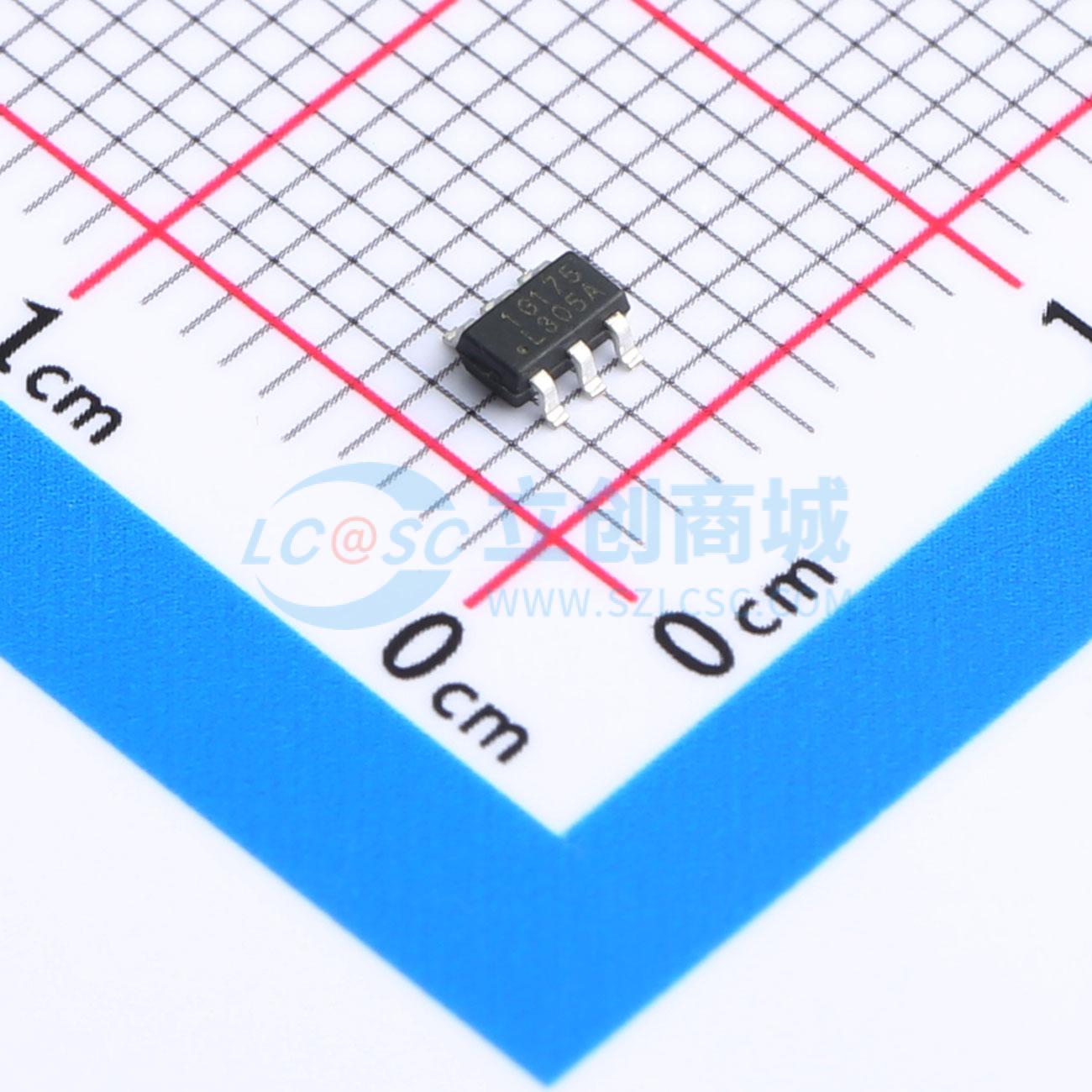

温馨提醒：图片仅供参考，商品以实物为准
RS1G175XH6
单D型触发器，带异步清零功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工业电子，汽车电子，消费电子
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G175XH6
- 商品编号
- C7502503
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；1.2V | |
| 输出低电平(VOL) | 300mV；450mV；550mV | |
| 系列 | - | |
| 传播延迟(tpd) | 7ns@5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 1 | |
| 功能特性 | 局部关断模式；带电插入保护；后驱动保护 |
商品概述
RS1G175 单路 D 型触发器设计用于 1.65V 至 5.5V VCC 工作。该器件具有异步清零输入。当 CLR 为高电平时，数据从输入引脚传输到输出引脚发生在时钟上升沿。当 CLR 为低电平时，无论时钟边沿或 D 端数据如何，Q 端均被强制置为低电平。RS1G175 完全规定了使用 Ioff 的部分断电应用。Ioff 电路会禁用输出，防止器件断电时产生破坏性的电流回流。该器件采用绿色 SOT23-6 和 SC70-6 封装，工作环境温度范围为 -40°C 至 +125°C。
商品特性
- 工作电压范围：1.65V 至 5.5V
- 低功耗：10μA
- 工作温度范围：-40°C 至 +125°C
- 输入可接受高达 5.5V 的电压
- 高输出驱动能力：在 VCC = 3.0V 时达 ±24mA
- Ioff 支持热插拔、部分断电模式和背驱保护
- 微型封装：SOT23-6，SC70-6
应用领域
- 企业交换
- 电信基础设施
- 服务器
- 医疗保健与健身设备
- 个人电脑/笔记本电脑
- 电机驱动
