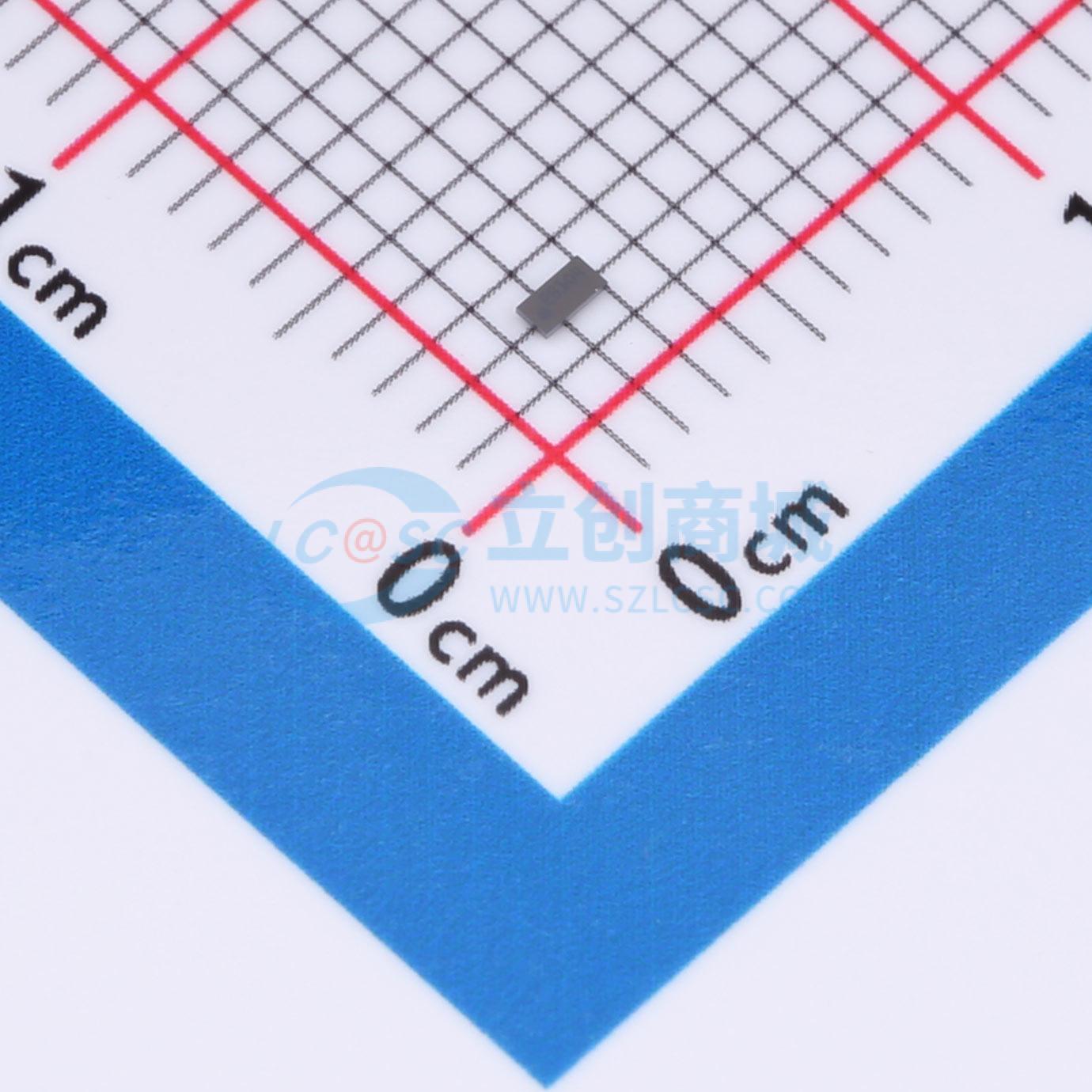

温馨提醒：图片仅供参考，商品以实物为准

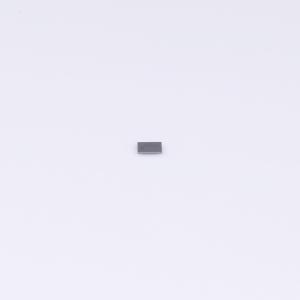

INA236BIYBJR

具备 I2C 接口的 48V、16 位超精密电流、电压和功率监测器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA236 采用 WCSP 封装、具有警报功能的 48V、16 位、超精密 I2C 输出数字功率监测器
品牌名称: TI(德州仪器)
商品型号: INA236BIYBJR
商品编号: C7471183
商品封装: DSBGA-8(1.5x0.7)
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

INA236器件是一款16位数字电流监测器，具备兼容I2C/SMBus的接口，可适配多种数字总线电压，如1.2 V、1.8 V、3.3 V和5.0 V。该器件可监测外部检测电阻两端的电压，并报告电流、总线电压和功率值。

INA236具备可编程的ADC转换时间和平均值计算功能。该器件还拥有可编程校准值和内部乘法器，可直接读取以安培为单位的电流值和以瓦特为单位的功率值。该器件可监测IN–引脚上的总线电压，并能在过流、欠流、过压和欠压情况下发出警报。在电流测量模式下，高输入阻抗允许使用更大的电流检测电阻，以测量小值系统电流。

INA236可在共模总线电压下检测电流，该电压范围为 -0.3 V至48 V，且与电源电压无关。该器件采用1.7 V至5.5 V单电源供电，正常工作时典型电源电流为300 μA。该器件可进入低功耗待机模式，此时典型工作电流为2.2 μA。

商品特性

高端或低端电流检测
采用1.7 V至5.5 V电源供电
报告电流、电压和功率
可编程满量程范围：20mV / 80mV
输入共模范围：-0.3 V至48 V
电流监测精度：16位ADC分辨率，0.1%增益误差（最大值）
-5 μV失调（最大值）
低输入偏置电流：10 nA（最大值）
可配置的平均值计算选项
通用呼叫寻址允许器件间的转换同步
过流和欠流事件的警报限值
兼容1.2 V的I²C、SMBus接口
两种器件地址选项，4引脚可选地址
DSBGA-8封装（0.745 mmx1.508 mm）
SOT23-8封装
工作温度：-40℃至+125℃

应用领域

手机
智能音箱
可穿戴设备
电池充电器
电源管理
电池单元监测器和平衡器
机架式服务器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器；电流监控器
	输出类型	开漏
	工作电压	1.7V~5.5V
	复位有效电平	低电平有效

	属性	参数值
	看门狗定时器	无
	复位超时	100us
	工作温度	-40℃~+125℃@(Ta)
	静态电流(Iq)	300uA
