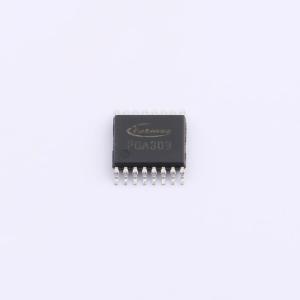

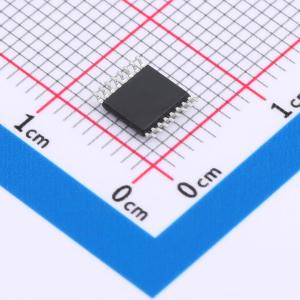

PGA309

ADC/DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PGA309 电压输出可编程传感器调节器
品牌名称: Tokmas(托克马斯)
商品型号: PGA309
商品编号: C7471113
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.103333克(g)

商品参数

商品概述

PGA309压阻式传感器调理芯片专为压力桥接传感器设计的可编程模拟信号调节器。模拟信号通道扩大传感器的信号，并且为零点、测量范围、零点漂移、测量范围漂移和线性误差提供数字校准。这种校准通过一个单线串行数字接口或双线可兼容的连接器进行，校准参数存储在外部非易失性的存储器中，以避免手动微调并确保长时间的稳定性。全模拟式的信号通道包含一个2X2结构的输入多路复用器、一个自动归零增益可编程的仪表放大器、线性电路、参考电压、内部振荡器、控制逻辑和一个输出放大器。可编程的电平偏移为传感器的直流偏置提供补偿，在电源失效时自动复位被激活。芯片内核是一个精密的低漂移低噪声前端可编程的增益放大器PGA，该PGA加上输出放大器的总增益可以在+2.7V/V至+1152V/V的范围内进行调整，输入端的极性可以通过输入多路复用器进行转换，以适应输出端极性未知的传感器。故障监控电路对传感器过温、超负载和系统故障等情况进行监测，并且在这些情况发生时将发出信号提示。

商品特性

桥式传感器调节器电压输出
按比例或绝地标度数字校准
单线和双线数字接口
传感器误差补偿：测量范围、失调、测量范围和漂移失调
传感器线性化
电路温度传感器：内部或外部
校准逻辑查找表：使用外部的EEPROM（SOT23 - 5）
超出/未超出测量范围限制
传感器故障检测
TSSOP - 16小型封装
工作电压范围：+2.7V至+5.5V

应用领域

压力桥式传感器
远程4 - 20mA电流发送器
远程数据采集
工业控制
智能传感器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	12
	工作电压	2.7V~5.5V
	接口类型	I2C
	芯片类型参数/描述	信号调节器

	属性	参数值
	工作温度	-40℃~+125℃
	基准电压源	内置
	基准电压值	2.5V；4.096V
	积分非线性	28.43LSB；29.19LSB
