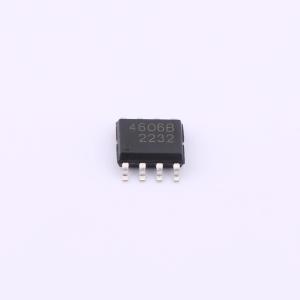

温馨提醒：图片仅供参考，商品以实物为准
TM4606B
1个N沟道+1个P沟道 耐压:20V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,20V,6A,28mΩ@4.5v,P沟道,-20V,-5A,66mΩ@-4.5v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM4606B
- 商品编号
- C7463218
- 商品封装
- SOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.1504克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 20V；20V | |
| 连续漏极电流(Id) | 6A；5A | |
| 导通电阻(RDS(on)) | 66mΩ@4.5V；28mΩ@4.5V | |
| 耗散功率(Pd) | 2.5W；2.08W | |
| 阈值电压(Vgs(th)) | 700mV；700mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.1nC@4.5V；5.6nC@4.5V | |
| 输入电容(Ciss) | 503pF；358pF | |
| 反向传输电容(Crss) | 58.5pF；58pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 69.3pF；67pF |
商品特性
- 低导通电阻RDS(ON)
- 符合RoHS标准且无卤
- 100%进行了单脉冲雪崩耐量测试
- 100%进行了栅极电阻测试
应用领域
-负载开关-脉宽调制(PWM)
