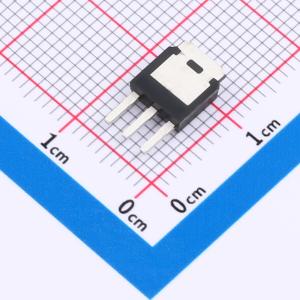

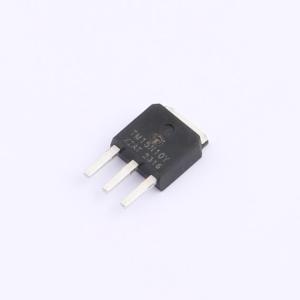

温馨提醒：图片仅供参考，商品以实物为准
TM15N10YS
1个N沟道 耐压:100V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,100V,15A,80mΩ@10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM15N10YS
- 商品编号
- C7463231
- 商品封装
- TO-251S-3L
- 包装方式
- 管装
- 商品毛重
- 0.59375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 80mΩ@10V | |
| 耗散功率(Pd) | 87.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 18nC | |
| 输入电容(Ciss) | 765pF | |
| 反向传输电容(Crss) | 33pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 38pF |
商品概述
- 低 RDS(on)
- 符合RoHS标准且无卤
商品特性
- 漏源电压VDS = 100 V,漏极电流ID = 15 A
- 栅源电压VGS = 10 V时,导通电阻RDS(ON) = 80 mΩ(典型值)
- 100%进行非钳位感性负载开关(UIS)测试
- 100%进行栅极电阻Rg测试
应用领域
-负载开关-脉冲宽度调制(PWM)
