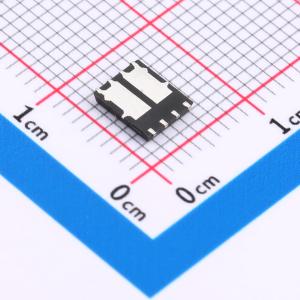

TM3014NF实物图
  • TM3014NF商品缩略图
  • TM3014NF商品缩略图
  • TM3014NF商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TM3014NF

1个N沟道+1个P沟道 耐压:30V 电流:16A

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
N沟道,30V,16A,14mΩ@10v,P沟道,-30V,-14A,25mΩ@-10v
品牌名称
TMC(台懋)
商品型号
TM3014NF
商品编号
C7463250
商品封装
PDFN5x6-8L​
包装方式
编带
商品毛重
0.139克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道+1个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)16A
导通电阻(RDS(on))14mΩ@10V
耗散功率(Pd)15W
属性参数值
阈值电压(Vgs(th))1V
栅极电荷量(Qg)5nC@4.5V
输入电容(Ciss)416pF
反向传输电容(Crss)51pF
工作温度-

商品概述

-低导通电阻RDS(ON)-符合RoHS标准且无卤

商品特性

  • N沟道
  • VDS = 30V,ID = 16A
  • 当VGS = 10V时,RDS(ON) = 14mΩ(典型值)
  • P沟道
  • VDS = -30V,ID = -14A
  • 当VGS = -10V时,RDS(ON) = 25mΩ(典型值)
  • 100%进行了非钳位感性负载开关(UIS)测试
  • 100%进行了栅极电阻(Rg)测试
  • 丝印标记:30G20或3020
  • 封装:DFN5x6 - 8L

应用领域

-负载开关-脉冲宽度调制(PWM)
