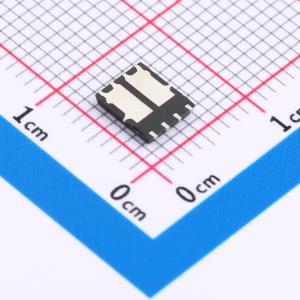

温馨提醒：图片仅供参考，商品以实物为准
TM3010NF
1个N沟道+1个P沟道 耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,30V,30A,9.5mΩ@10v,P沟道,-30V,-20A,21mΩ@-10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM3010NF
- 商品编号
- C7463252
- 商品封装
- PDFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.14165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 30A；30A | |
| 导通电阻(RDS(on)) | 9.5mΩ@10V | |
| 耗散功率(Pd) | 15W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 24nC@10V；15nC@10V | |
| 输入电容(Ciss) | 1.24nF；633pF | |
| 反向传输电容(Crss) | 99pF；138pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 120pF；151pF |
商品特性
- N沟道:
- 漏源电压VDS = 30 V,漏极电流ID = 30 A
- 当栅源电压VGS=10V时,导通电阻RDS(ON) = 9.5 mΩ(典型值)
- P沟道:
- 漏源电压VDS = -30V,漏极电流ID = -20A
- 当栅源电压VGS = -10 V时,导通电阻RDS(ON) = 21 mΩ(典型值)
- 100%进行了非钳位感性负载开关(UIS)测试
- 100%进行了栅极电阻(Rg)测试
- 绿色环保产品
应用领域
-负载开关-脉冲宽度调制(PWM)
