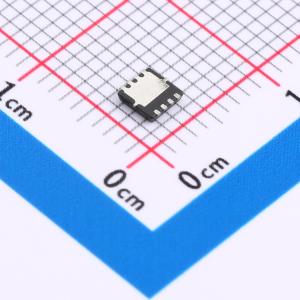

温馨提醒：图片仅供参考，商品以实物为准
TMN3080DF
1个N沟道 耐压:30V 电流:80A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,30V,80A,4mΩ@10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TMN3080DF
- 商品编号
- C7463249
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0779克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 4mΩ@10V | |
| 耗散功率(Pd) | 62.5W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC@10V | |
| 输入电容(Ciss) | 2.1nF | |
| 反向传输电容(Crss) | 282pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 326pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
-低导通电阻RDS(ON)-符合RoHS标准且无卤
商品特性
- VDS = 30 V,ID = 80 A
- 当VGS = 10 V时,RDS(ON) = 4 mΩ(典型值)
- 100%经过单脉冲雪崩耐量测试
- 100%经过栅极电阻测试
- 绿色环保产品
应用领域
-负载开关-脉冲宽度调制(PWM)
