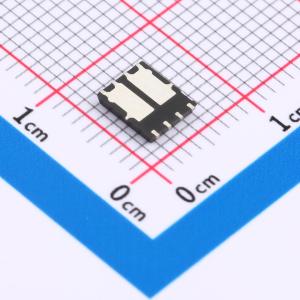

温馨提醒：图片仅供参考，商品以实物为准
TM20G04NF
1个N沟道+1个P沟道 耐压:40V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,40V,22A,17mΩ@10v,P沟道,-40V,-18A,33mΩ@-10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM20G04NF
- 商品编号
- C7463227
- 商品封装
- PDFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 17mΩ@10V；33mΩ@10V | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 1.5V；1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12nC@10V；20nC@10V | |
| 输入电容(Ciss) | 1.034nF；633pF | |
| 反向传输电容(Crss) | 58pF；79.5pF | |
| 工作温度 | - | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 67pF；107pF |
商品概述
PTFC270051M是一款非匹配型5瓦LDMOS场效应晶体管，适用于频率范围为900 MHz至2700 MHz的功率放大器应用。这款LDMOS晶体管采用小型注塑塑料封装，具备出色的增益、效率和线性度性能。
商品特性
- 100%经UIS测试
- 100%经Rg测试
应用领域
-负载开关-PWM
