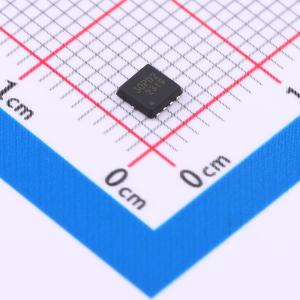

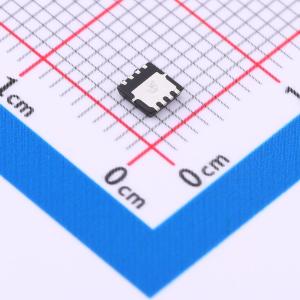

温馨提醒：图片仅供参考，商品以实物为准
TM30P02DF
1个P沟道 耐压:20V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道,-20V,-30A,15mΩ@-4.5v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM30P02DF
- 商品编号
- C7463221
- 商品封装
- DFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.0773克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 15mΩ@4.5V | |
| 耗散功率(Pd) | 5W | |
| 阈值电压(Vgs(th)) | 700mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15.3nC@4.5V | |
| 输入电容(Ciss) | 2nF | |
| 反向传输电容(Crss) | 231pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 242pF |
商品概述
- 低导通电阻RDS(ON)-符合RoHS标准且无卤
商品特性
- 漏源电压VDS = -20 V,漏极电流ID = -20 A
- 栅源电压VGS = -4.5 V时,导通电阻RDS(ON) = 15 mΩ(典型值)
- 100%进行了非钳位感性负载开关(UIS)测试
- 100%进行了栅极电阻Rg测试
应用领域
-负载开关-脉冲宽度调制(PWM)
