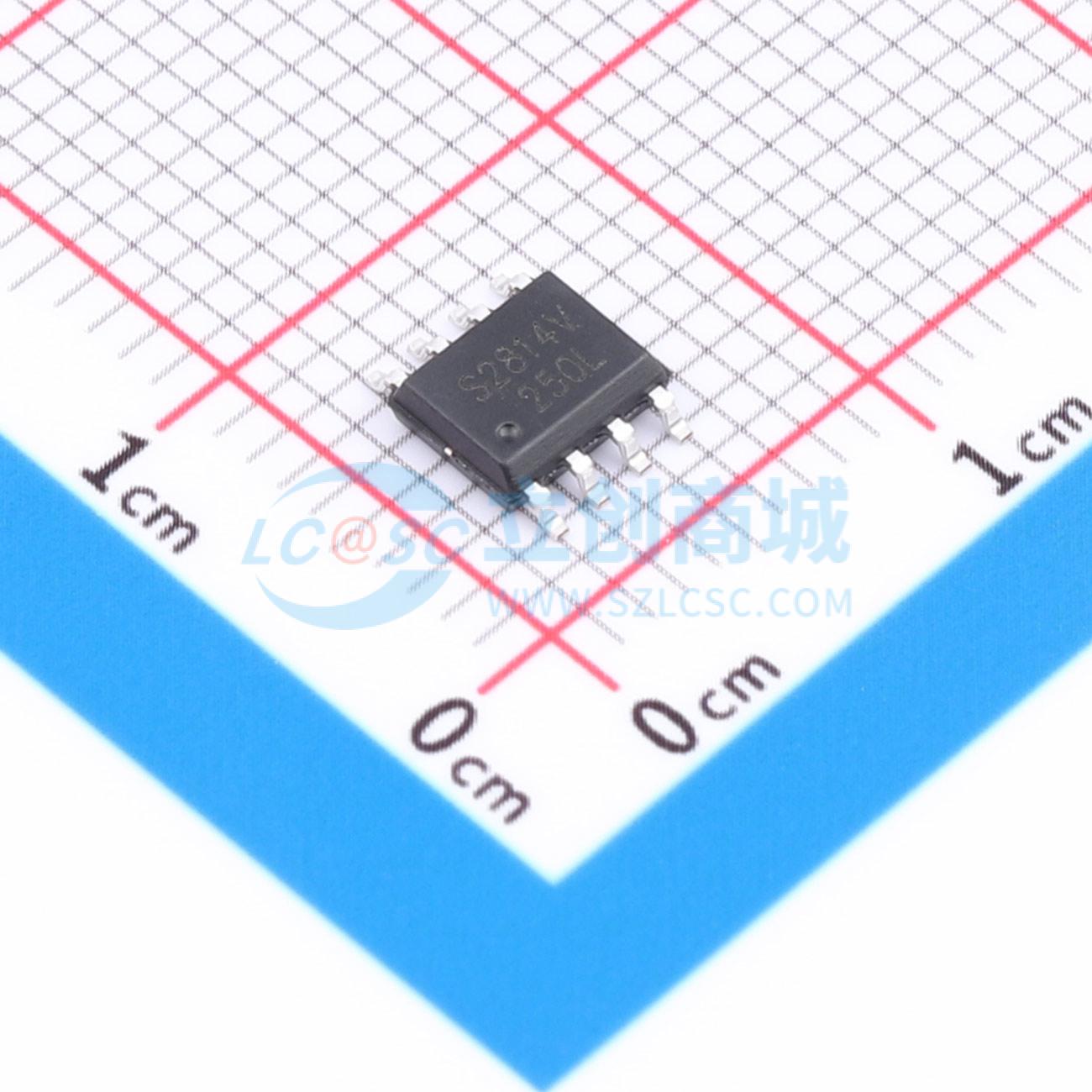

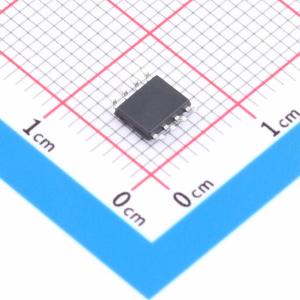

温馨提醒：图片仅供参考，商品以实物为准

TS2814VUX

单向ESD 2.8V截止峰值浪涌电流：50A@8/20us

描述: TS2814VUX是一款超低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS2814VUX的典型电容仅为1.5pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌）（50A、8/20μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TS2814VUX采用SOP - 8封装。每个TS2814VUX器件可保护两对高速线路。“直通式”设计可将走线电感降至最低，并减少与ESD事件相关的电压过冲。低电容和高ESD耐受性的综合特性使TS2814VUX非常适合高速数据端口和高频线路（如千兆以太网端口）应用。TS2814VUX的低钳位电压可确保受保护IC承受的应力最小。
品牌名称: 晶扬电子
商品型号: TS2814VUX
商品编号: C7434049
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.210933克(g)

商品参数

商品概述

TS2814VUX是一款超低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS2814VUX的典型电容仅为1.5pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌）（50A、8/20μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TS2814VUX采用SOP - 8封装。每个TS2814VUX器件可保护两对高速线路。“直通式”设计可将走线电感降至最低，并减少与ESD事件相关的电压过冲。低电容和高ESD耐受性的综合特性使TS2814VUX非常适合高速数据端口和高频线路（如千兆以太网端口）应用。TS2814VUX的低钳位电压可确保受保护IC承受的应力最小。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±30kV（空气放电）、±30kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；IEC 61000 - 4 - 5（浪涌）50A（8/20μs）
针对高速线路优化的封装
可为两对线路提供保护
低电容：在3.0V时为1.5pF（典型值）
低泄漏电流：在VRWM下为0.1μA（典型值）
低工作电压和钳位电压
每个I/O引脚可承受1000次以上±8kV接触放电的ESD冲击

应用领域

10/100M以太网端口
广域网/局域网设备
台式机、服务器和笔记本电脑
手机
交换系统
音频/视频输入

数据手册PDF

放大查看下载PDF

优惠活动

5折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	2.8V
	钳位电压	5V；8V；14V
	峰值脉冲电流(Ipp)	50A@8/20us
	峰值脉冲功率(Ppp)	800W@8/20us

	属性	参数值
	反向电流(Ir)	100nA
	通道数	双路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.5pF
