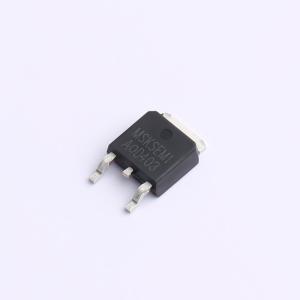

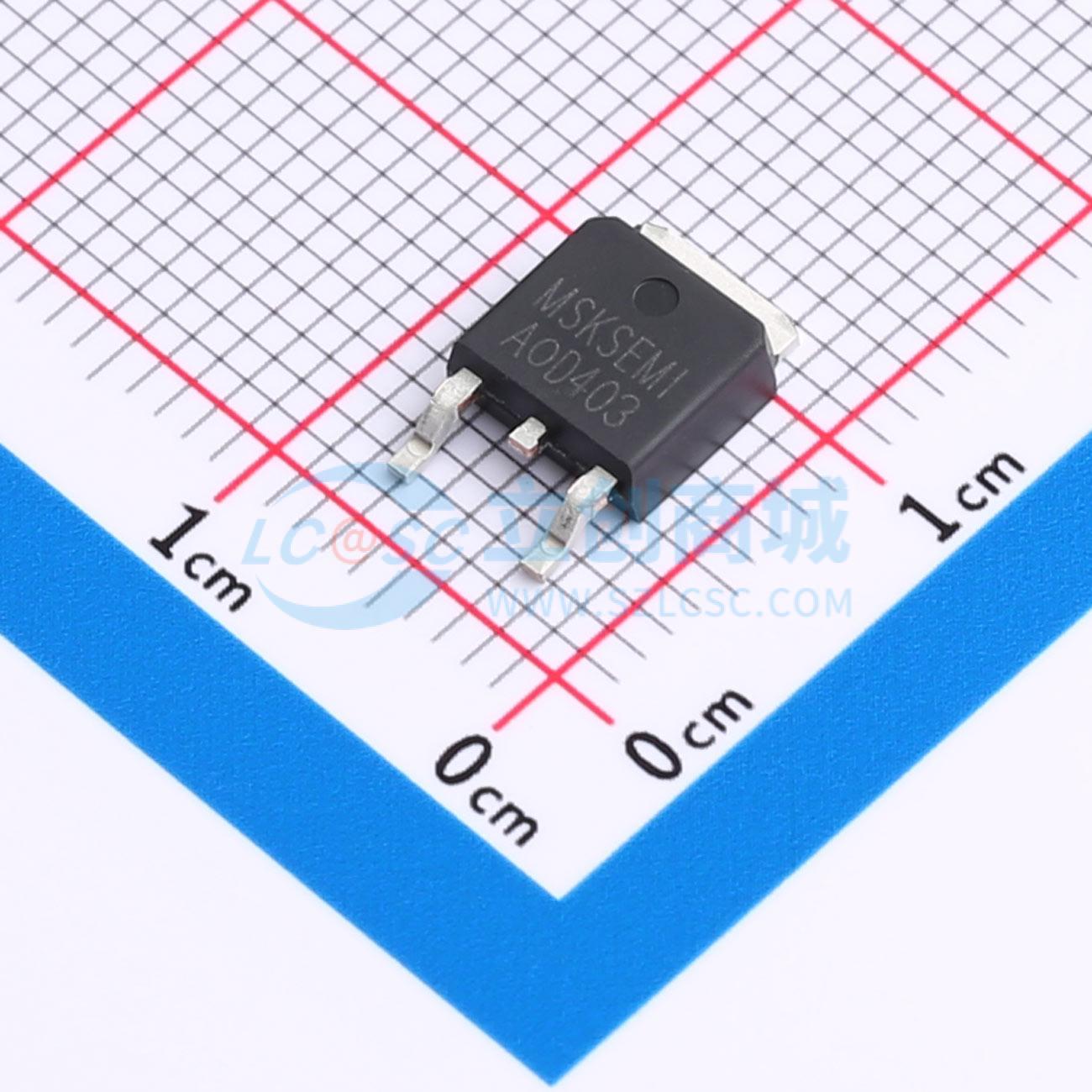

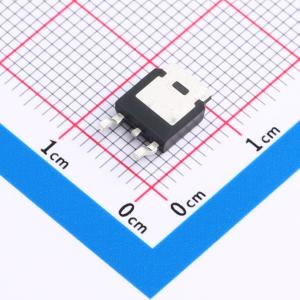

AOD403
1个P沟道 耐压:30V 电流:70A
- 描述
- MOS管 类型：P沟道 漏源电压(Vdss)：-30V 连续漏极电流(Id)：-70A 功率(Pd)：73W 导通电阻(RDS(on)@Vgs,Id)：8mΩ@10V,10A
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AOD403
- 商品编号
- C7379956
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.4584克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 5.5mΩ@10V | |
| 耗散功率(Pd) | 73.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 35nC@10V | |
| 输入电容(Ciss) | 3.3nF@15V | |
| 反向传输电容(Crss) | 280pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 高速开关应用
- 电源管理开关应用
- 1.5 V驱动
- 低导通电阻：Ron = 118 mΩ（最大值）（@VGS = 1.5 V）
- Ron = 82 mΩ（最大值）（@VGS = 1.8 V）
- Ron = 59 mΩ（最大值）（@VGS = 2.5 V）
- Ron = 47 mΩ（最大值）（@VGS = 4.5 V）
应用领域
- 高速开关
- 电源管理开关
