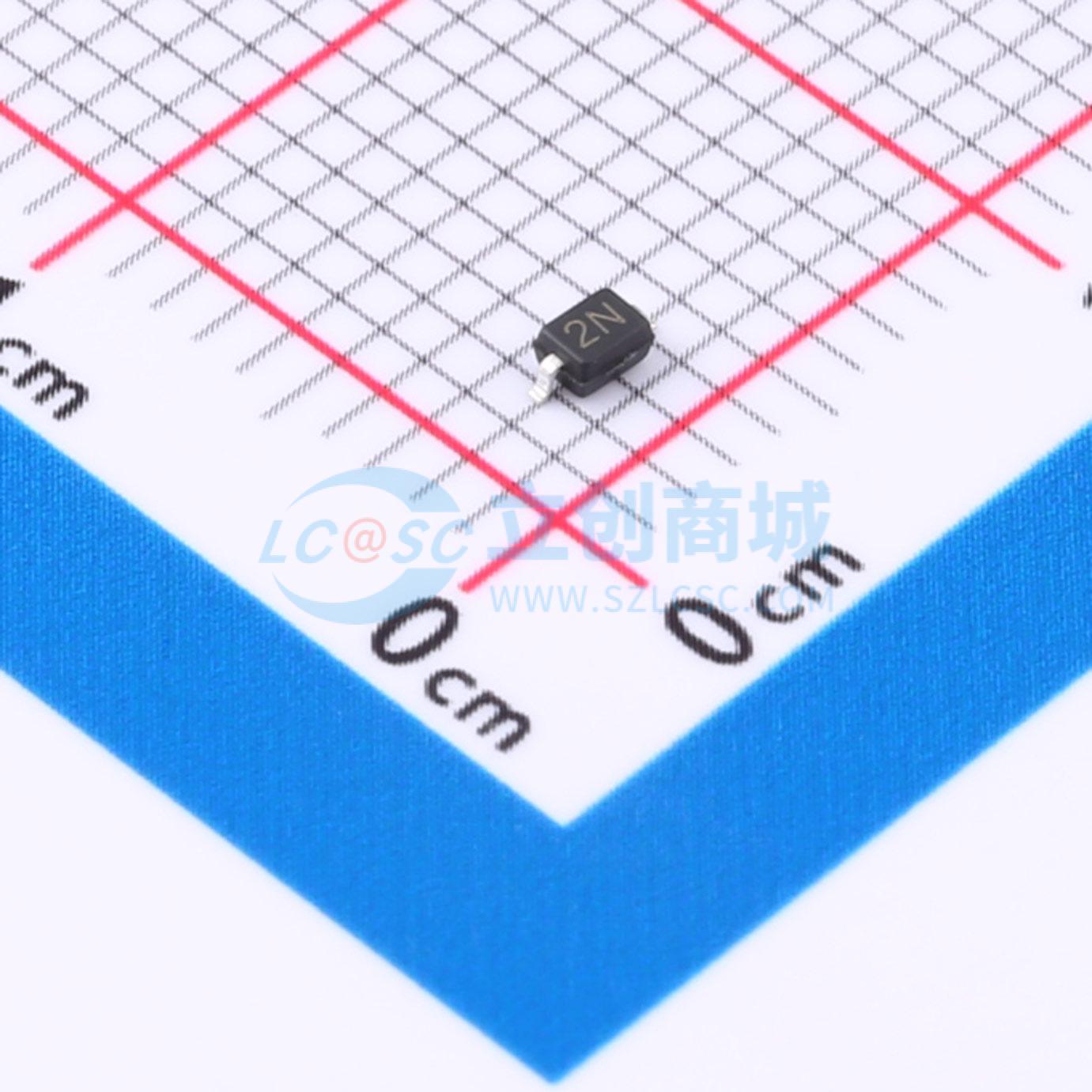

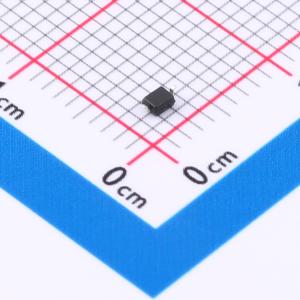

PESD36VL1BA
丝印2N 双向ESD 36V截止 峰值浪涌电流：4.5A
- 描述
- ESD管 峰值脉冲功率（tp=8/20s）(PPP):350W 钳位电压（VC): 75V@4.5A 工作电压（VRWM）:36V 反向峰值脉冲电流(IPP):8A 最小击穿电压VBR）:40V 结电容（CJ）:36PF丝印2N
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- PESD36VL1BA
- 商品编号
- C7379970
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 75V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 40V | |
| 反向电流(Ir) | 4.5uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品特性
- IEC61000-4-2（静电放电）±30kV（接触）±30kV（空气）
- IEC61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- 每脉冲（tp = 8/20μs）350瓦峰值脉冲功率
- 保护一条I/O线（双向）
- 低钳位电压
- 工作电压：3V、5V、8V、12V、15V、18V、20V、24V、36V
- 低泄漏电流
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 网络和电信
- 串行和并行端口、外设
