温馨提醒：图片仅供参考，商品以实物为准

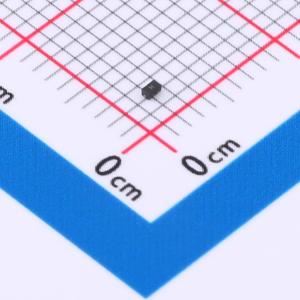

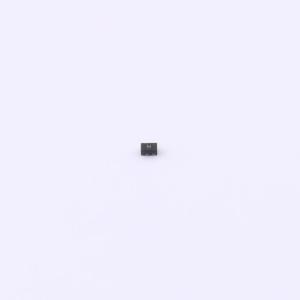

AZ5825-01F-MS
ESD 5V截止 峰值浪涌电流：20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD管 极性：双向 反向截止电压(Vrwm)：5V 钳位电压(Vc)@Ipp：15V@20A VBR击穿电压（MIN）:5.8V 箝位电压:15V 峰值脉冲电流:20A (8/20us) CJ:33PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AZ5825-01F-MS
- 商品编号
- C7379989
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 33pF |
商品特性
- 符合 IEC 61000-4-2 标准的静电放电（ESD）：±30 kV（接触放电）
- 符合 IEC 61000-4-2 标准的静电放电（ESD）：±30 kV（空气放电）
- 符合 IEC 61000-4-4 标准的电快速瞬变脉冲群（EFT）：40A（5/50ns）
- 峰值功耗：400W（8/20μs）
- 保护一条 Vcc 或数据线
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 低电容
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 网络和电信设备
- 串行和并行端口
- 外围设备
