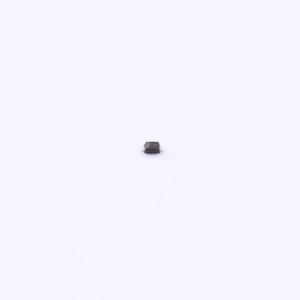

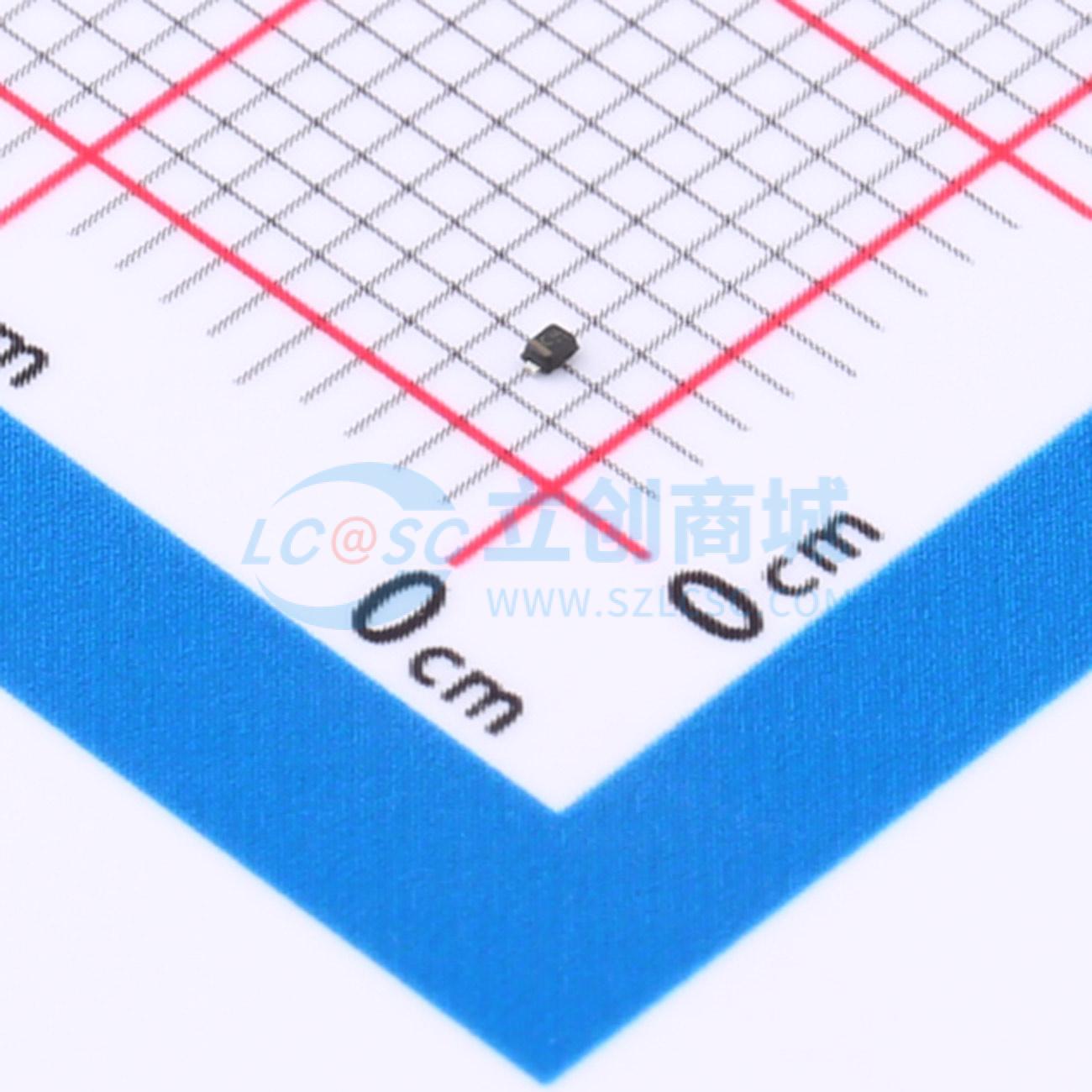

ESD9B5V-MS
丝印C 双向ESD 5V截止 峰值浪涌电流：5A
- 描述
- ESD管 峰值脉冲功率（tp=8/20s）(PPP):80W 钳位电压（VC): 15V@5A 工作电压（VRWM）:5V 反向峰值脉冲电流(IPP):8A 最小击穿电压VBR）:5.6V-7.8V 结电容（CJ）:12PF-15PF丝印C
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESD9B5V-MS
- 商品编号
- C7379962
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.011125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8V；13V；15V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.7V | |
| 反向电流(Ir) | 1A | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品特性
- 每线路80W峰值脉冲功率（tP = 8/20μs），SOD - 923封装
- 替代MLV(0402)
- 双向配置
- 响应时间通常< 1ns
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护，满足IEC61000 - 4 - 2(ESD) ± 30KV（空气）、± 30KV（接触）；IEC61000 - 4 - 4 (EFT) 40A（5/50ns）
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
