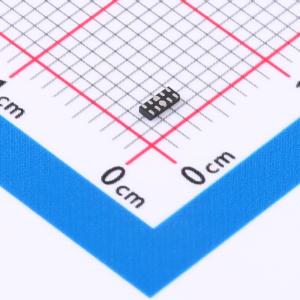

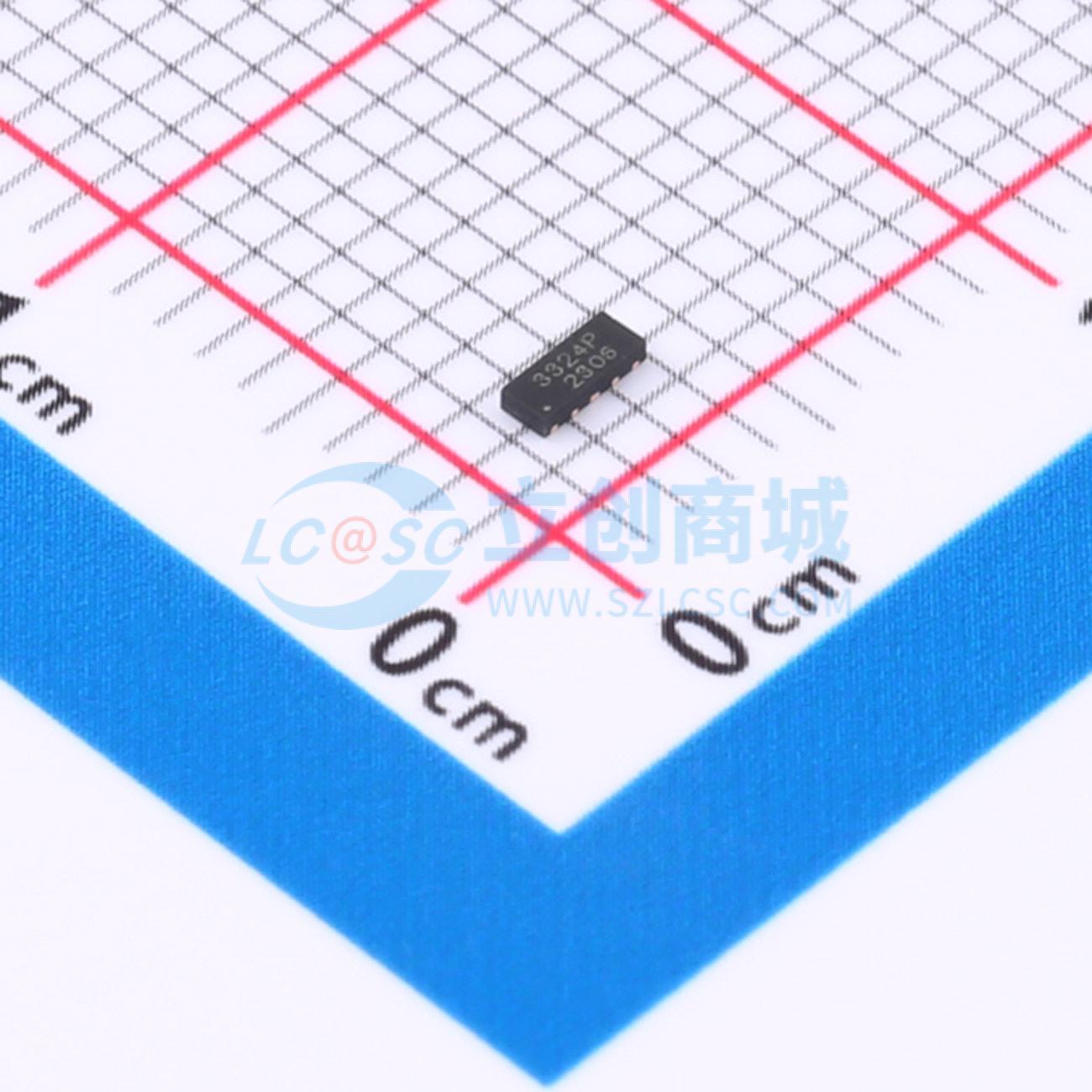

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP3324P
双向ESD 3.3V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD管 极性：单向 反向截止电压(Vrwm)：3.3V 击穿电压(VBR)：4.2V 钳位电压(Vc)@Ipp：4A@15V,单向CJ:0.25PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- RCLAMP3324P
- 商品编号
- C7379959
- 商品封装
- DFN-10(2.5x1.0)
- 包装方式
- 编带
- 商品毛重
- 0.030433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4.2V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF；0.25pF |
商品特性
- 双向配置，固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（典型值 Cj = 0.25 pF，IO - IO）
- IEC 61000 - 4 - 2 ±20 kV（接触放电）±20 kV（空气放电）
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
应用领域
- USB2.0、USB3.0 接口
- HDMI1.3、HDMI1.4 和 HDMI2.0
- 工业设备
- 数字视频接口
- 笔记本电脑
