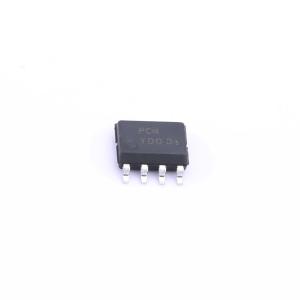

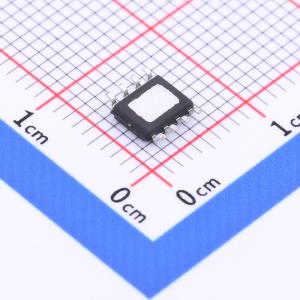

温馨提醒：图片仅供参考，商品以实物为准
PAM2423AECADJR
3A, 4.5A, 5.5A PWM 升压 DC-DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PAM242x系列器件是高性能、固定频率、电流模式的PWM升压型DC/DC转换器，内置功率MOSFET。PAM242x集成了一个功率MOSFET，可支持高达3A/4.5A/5.5A的峰值电流。PAM242x采用简单的外部环路补偿，可在各种应用中对元件尺寸、成本和交流性能进行优化
- 品牌名称
- DIODES(美台)
- 商品型号
- PAM2423AECADJR
- 商品编号
- C781891
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 5.5A | |
| 开关频率 | 520kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
PAM242x器件是高性能、固定频率、电流模式的PWM升压型DC/DC转换器，内置功率MOSFET。PAM242x集成了一个功率MOSFET，可支持高达3A/4.5A/5.5A的峰值电流。 PAM242x采用简单的外部环路补偿，可在各种应用中对元件尺寸、成本和交流性能进行优化。其他功能包括用于轻松控制浪涌电流的外部可编程软启动功能、内部过压保护（OVP）、逐周期电流限制保护、欠压锁定和热关断。 PAM242x采用小型SOP - 8(EP)封装。
商品特性
- 效率高于90%
- 可调输出电压高达24V
- 内置24V功率MOSFET
- 峰值电流3A、4.5A、5.5A
- 520kHz频率
- 内置过压保护（OVP）
- 开路保护
- 可编程软启动功能
- 热关断
- 欠压锁定
- 过流保护
- SOP - 8(EP)封装
应用领域
- TFT液晶显示器
- 电池供电设备
- 机顶盒、DSL和电缆调制解调器及路由器
