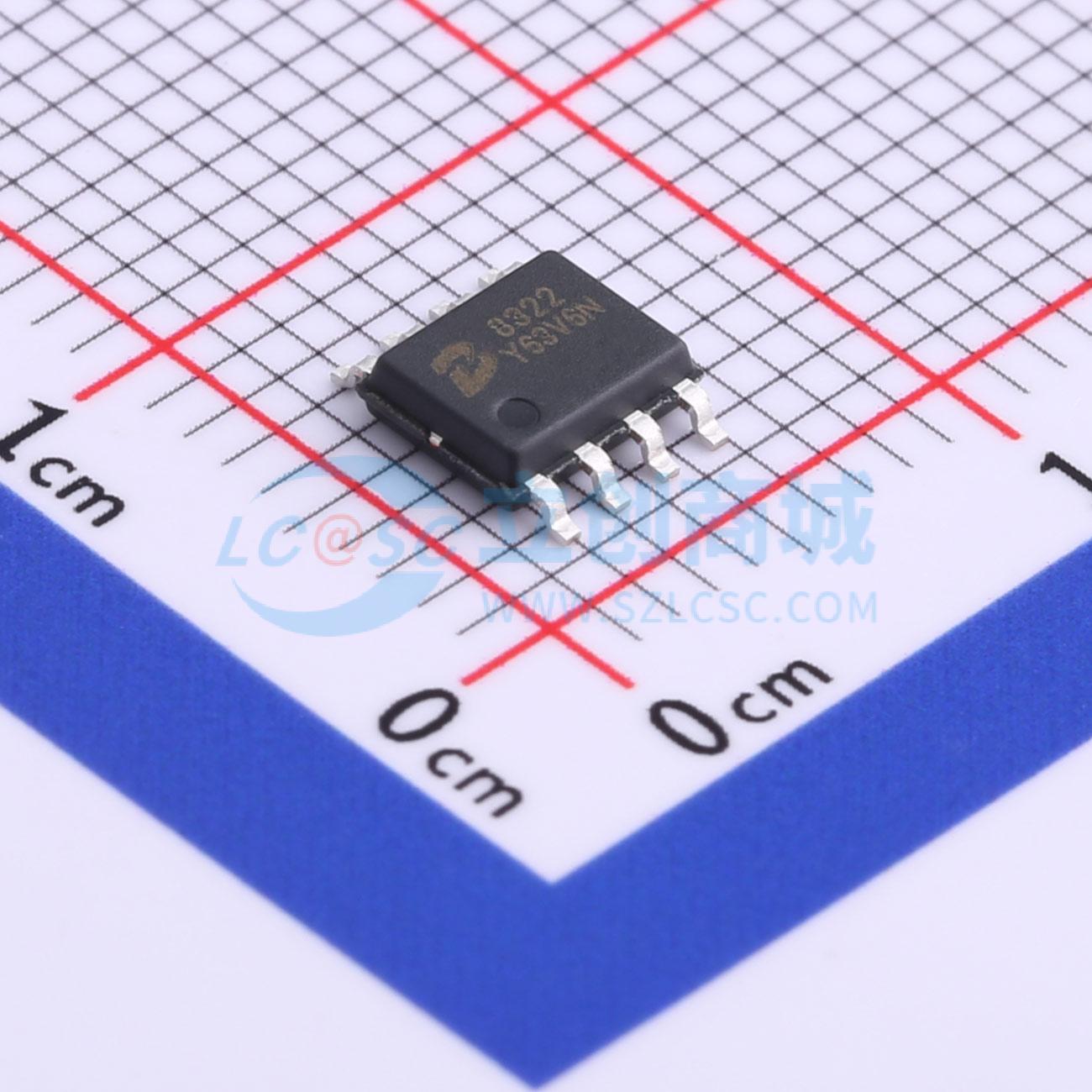

温馨提醒：图片仅供参考，商品以实物为准
PL8322
36V 3.1A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PL8322是一款高效同步降压转换器,支持6.5V至36V宽输入电压范围,最大连续输出电流为3.1A。内置高侧和低侧MOSFET开关,具有恒压恒流控制模式,适用于便携式充电设备和通用USB充电器。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL8322
- 商品编号
- C782008
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6.5V~36V | |
| 输出电压 | 500mV~34.2V | |
| 输出电流 | 3.1A | |
| 开关频率 | 100kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
PL8322 集成了一个高效的同步降压开关稳压器，其中包括一个36V、76mΩ的高端MOSFET和一个36V、52mΩ的低端MOSFET，可在6.5V至36V的宽输入电压范围内提供3.1A的连续负载电流，并具有33V的输入过压保护。峰值电流模式控制提供了快速瞬态响应和逐周期电流限制。PL8322具有可配置的线压降补偿和可配置的充电电流限制。恒流/恒压模式控制在恒流充电阶段和平滑过渡到恒压充电阶段之间提供了平滑转换。内置软启动功能防止上电时的浪涌电流。
应用领域
- 车载充电器
- 移动充电设备
- 通用型USB电源
- 通用型DC-DC转换器
